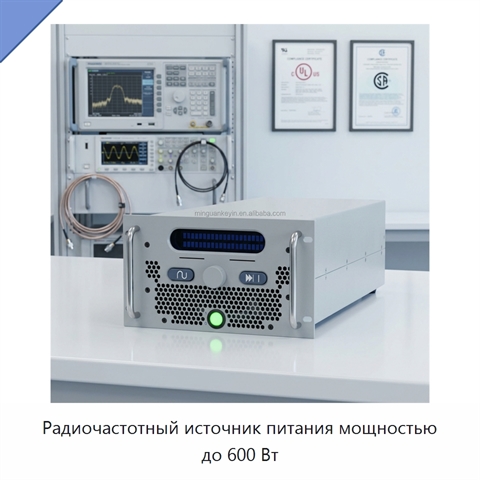

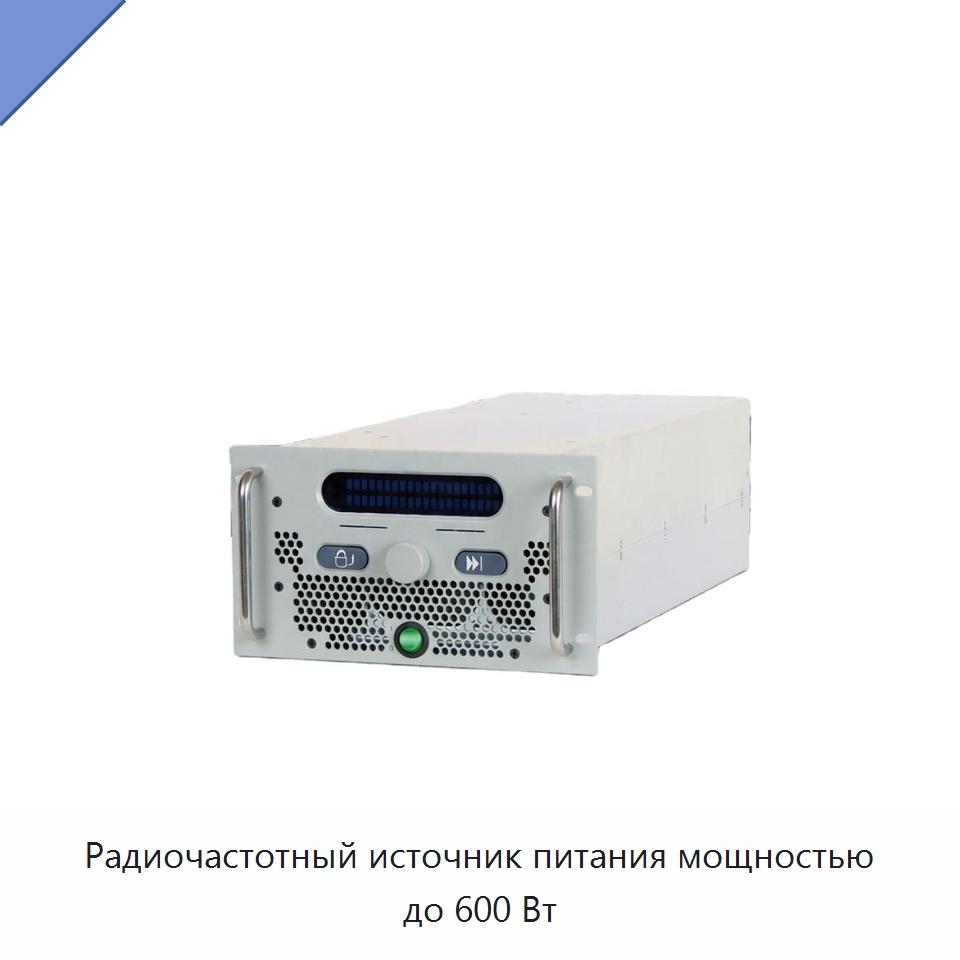

Радиочастотный источник питания мощностью до 600 Вт

Устройство рассчитано на питание от однофазной сети переменного тока 208 В без нейтрали, с заземлением; номинальная частота сети составляет 50/60 Гц, типичный входной ток при 208 В — 10 А. Рабочая частота настраивается в диапазоне от 400 кГц до 60 МГц; доступны значения 400 кГц, 2 МГц, 13,56 МГц, 27,12 МГц, 40,68 МГц и 60 МГц, стабильность частоты — ±0,005 %. При отражённой мощности менее 100 Вт выходной уровень отслеживает заданное значение. Точность регулирования составляет ±2 Вт или ±1,0 % от уставки, выбирается большее значение, при диапазоне выхода 10–100 %. Кратковременная стабильность за один непрерывный час равна ±1,0 %, долговременная стабильность за три года непрерывной работы — ±3,0 %. Время нарастания до 90 % запрошенного уровня не превышает 200 мс. При нулевой или отрицательной уставке фактическая выходная мощность и мощность обратного считывания составляют менее 1 Вт. Уровни гармонических и паразитных сигналов ниже −40 дБ относительно несущей; шум амплитудной и частотной модуляции при отстройке 50 кГц также ниже −40 дБ относительно несущей. Импеданс входного сигнала составляет не менее 10 кОм, а изоляция от линии переменного питания — не менее 1000 В постоянного тока. Для подключения предусмотрены входной силовой разъём на задней панели, 15-контактный миниатюрный разъём типа D для управления, 5-контактный микроразъём, коаксиальный выходной разъём типа N и 9-контактный миниатюрный разъём типа D. Охлаждение выполняется принудительным воздухом. Габариты устройства составляют 21,6 × 13,4 × 46,9 см, масса — 9,1 кг. Предусмотрен монтаж в стандартную стойку шириной 482,6 мм с панелью-заполнителем на половину стойки. Рабочая температура окружающей среды составляет от +10 до +40 °C при относительной влажности 5–85 % без конденсации и обледенения и давлении 86–106 кПа. Для входящего воздуха поддерживается диапазон от 5 до 30 °C. Условия хранения и транспортировки включают температуру от −25 до +70 °C, влажность 5–95 % без конденсации и обледенения, а также давление 70–106 кПа.

Наименование производителя

UL Certified 600W RF Power Supply up to 60 MHz - RF-600-LD
