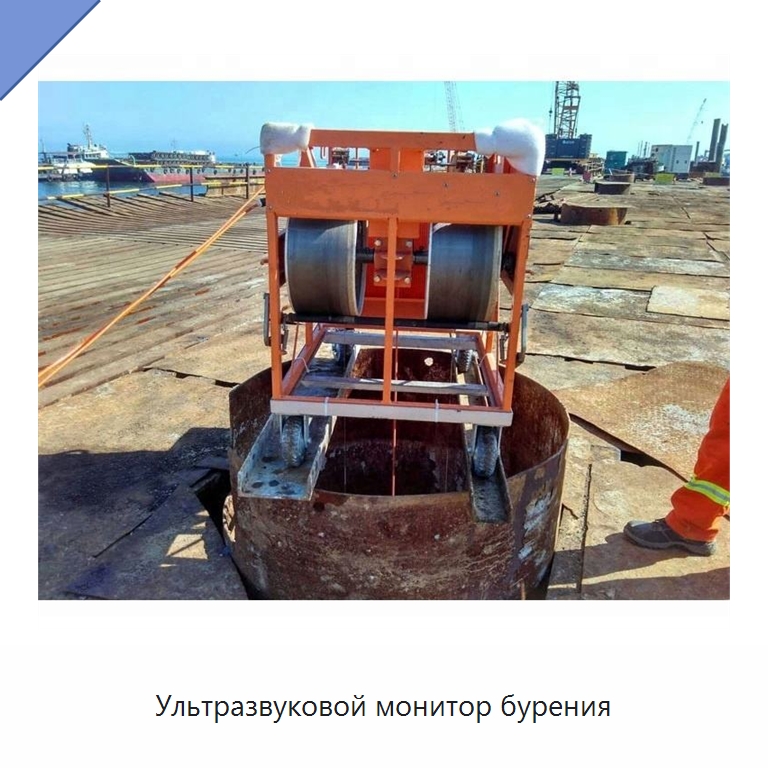

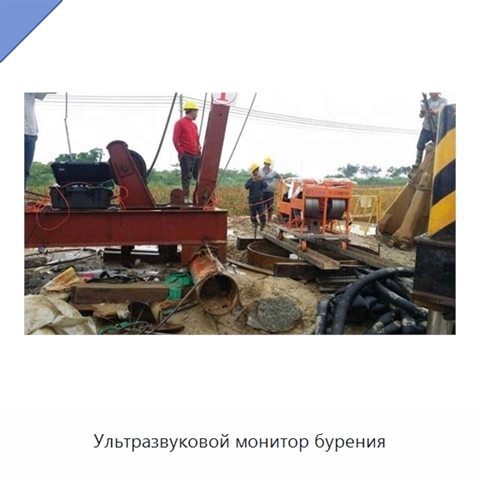

Ультразвуковой монитор бурения

Ультразвуковой монитор бурения оснащён контроллером с сенсорным экраном и управлением мышью. Контроллер использует литиевую батарею; время зарядки составляет 6 часов, непрерывная работа — 24 часа. Данные отображаются на ЖК-дисплее высокой яркости с диагональю 307,34 мм, разрешением 1280 × 768 и регулируемой подсветкой. В вычислительной части установлены двухъядерный процессор и карта памяти TF объёмом 8 ГБ. Для передачи данных предусмотрен порт USB, а результаты можно напрямую печатать на лазерном принтере. Функции управления включают подъём, опускание, ускорение и замедление, передачу и приём ультразвукового сигнала, а также остановку зонда. Запись выполняется в цифровом формате, предусмотрена калибровка скорости звука. Контроллер имеет размеры 580 × 440 × 290 мм и массу 25 кг; рабочая температура составляет от −20 до 50 °C, влажность — от 0 до 90 %. Встроенный зонд для осадка выполняет горизонтальные измерения в четырёх направлениях по схеме «+» на двух сечениях. Диаметр отверстия составляет 450–7200 мм, горизонтальная точность — не более 0,2 % FS, частота сигнала — 90 кГц, мощность — не менее 8 Вт. Толщина осадка измеряется в диапазоне 0–250 мм с точностью не более 1 мм. Допустимые параметры бурового раствора: удельный вес — не более 13 кН/м³, вязкость — не более 25 с, содержание песка — не более 4 %. Размеры зонда составляют 130 × 130 × 370 мм, масса — 22 кг. Полностью автоматическая лебёдка работает при питании около 260 В и частоте 50 Гц, обеспечивая непрерывно регулируемую скорость подъёма 0–10 м/мин. Разрешение по глубине составляет не более 9 мм, погрешность глубины — не более 0,2 %. Форматы профиля на выходе: для отверстия — XX' + YY'; для канавки — XX', YY', XX' + Y или XX' + Y' по выбору.
