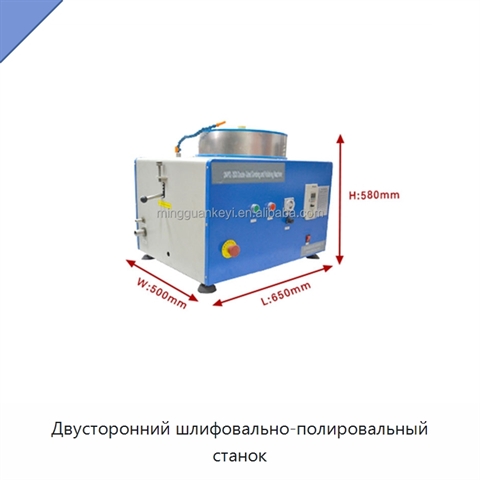

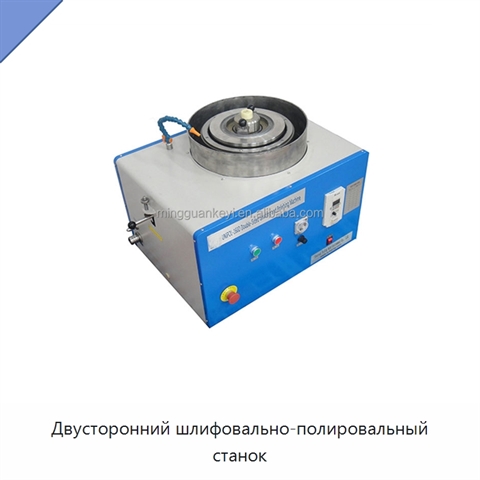

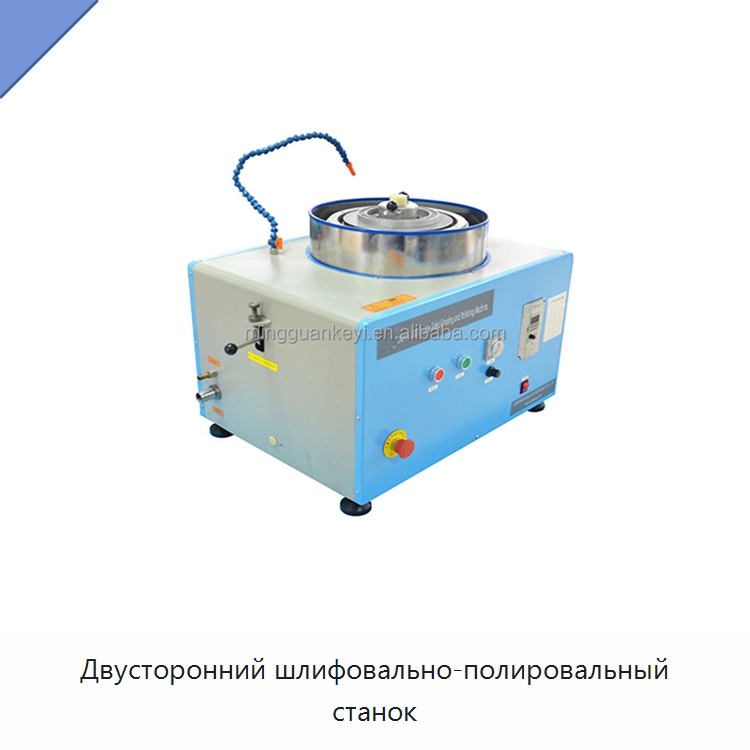

Двусторонний шлифовально-полировальный станок

Станок выполнен из нержавеющей стали. Передача движения осуществляется турбочервячным редуктором и зубчатым механизмом: верхний, средний и нижний валы вращаются с различными скоростями и направлениями. Благодаря этому между верхней и нижней притирочными плитами и центральной солнечной шестернёй создаются разность скоростей и относительное перемещение; образец размещается во внутреннем отверстии планетарной шестерни держателя. Частоту вращения регулируют вручную инвертором бесступенчато в диапазоне 0–72 об/мин. Одновременно можно обрабатывать четыре подложки диаметром до 50,8 мм, а также выполнять утоншение листовых заготовок. Максимальный размер образца составляет 50 мм по диаметру при толщине не более 15 мм. Диаметр притирочной плиты равен 225 мм, масса верхней притирочной плиты — 3,5 кг. Электропитание рассчитано на 220 В и 50 Гц, мощность составляет 550 Вт. Оборудование эксплуатируют на высоте до 1000 м при температуре 25 °C ± 15 °C и относительной влажности 55 % ± 10 %. Для работы требуются подключение к водопроводу и сливу, надёжное заземление, а также рабочий стол размером 800 × 600 × 700 мм с нагрузкой более 200 кг; подключение газа и вентиляционное устройство не нужны. Габариты станка составляют 650 × 500 × 580 мм, масса — 80 кг. В комплект входят шлифовально-притирочная и полировальная плиты, планетарные шестерни, балансировочное кольцо, магнитные листы, стальной буферный лист, полировальные накладки и алмазная полировальная паста W2,5.
