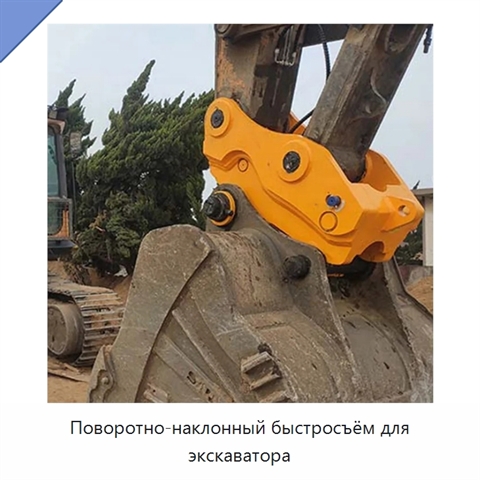

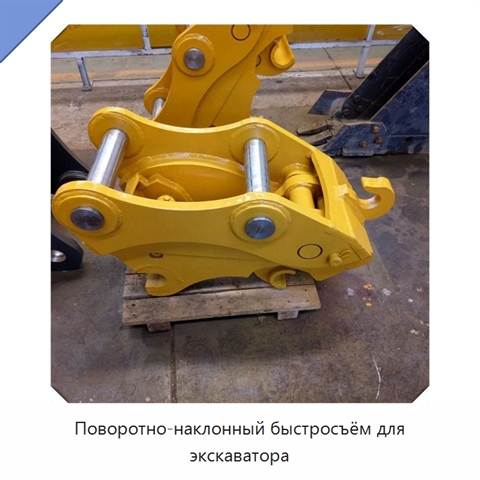

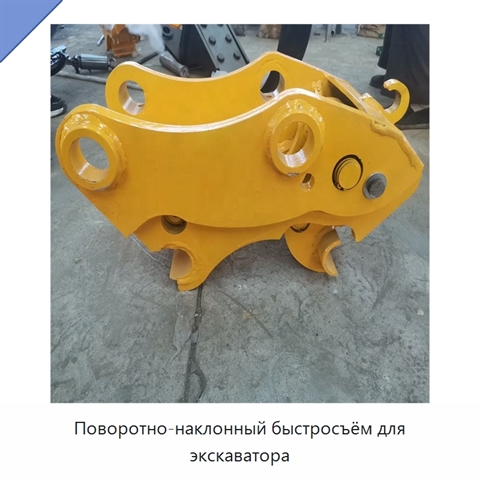

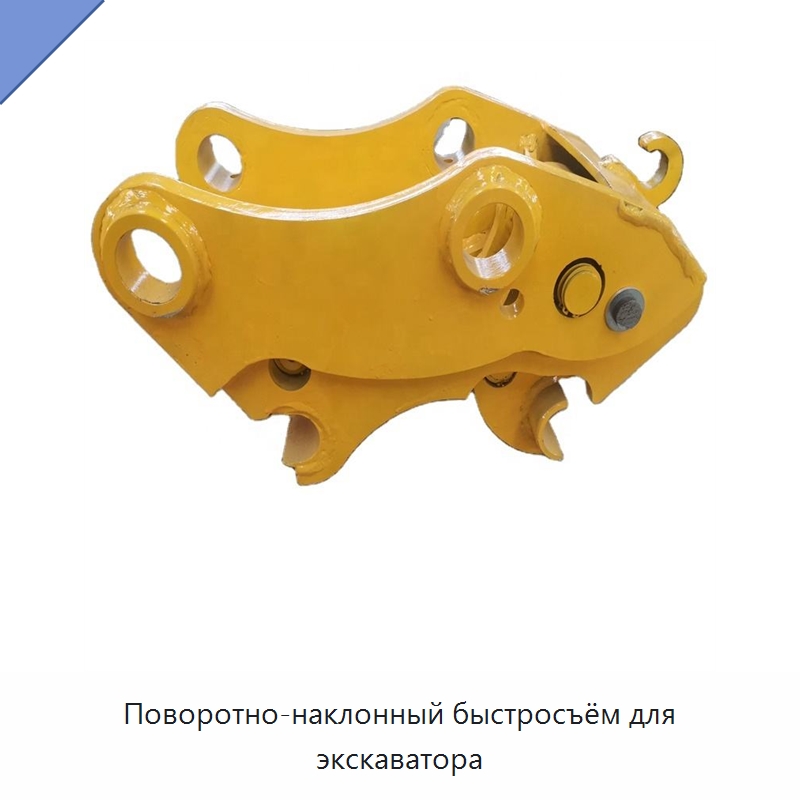

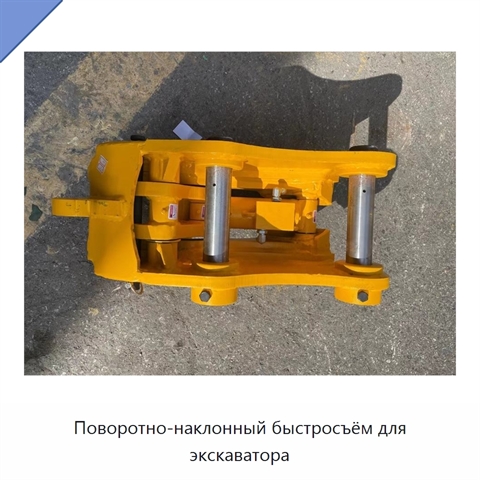

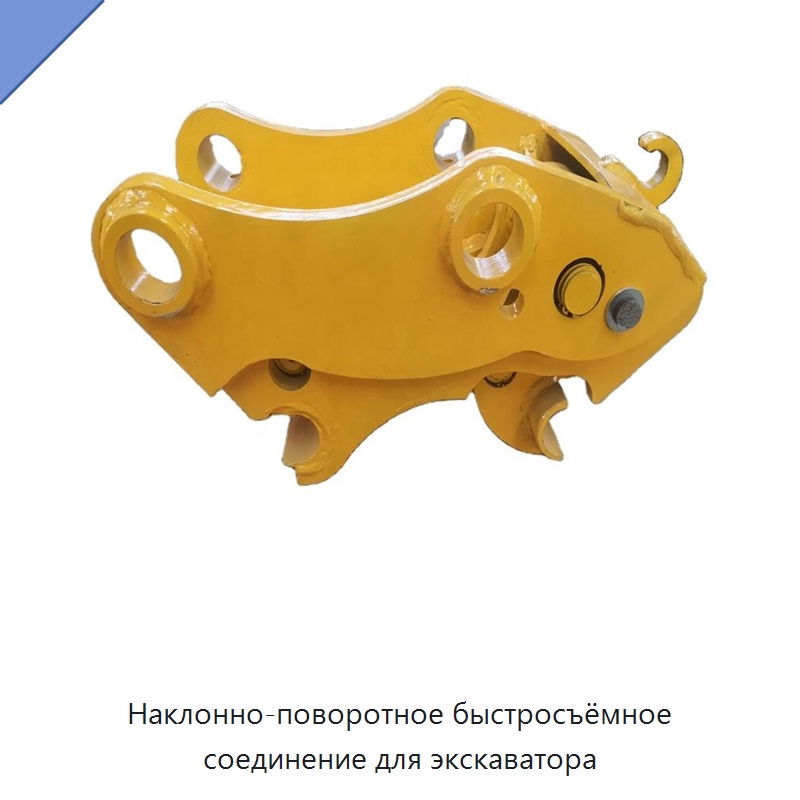

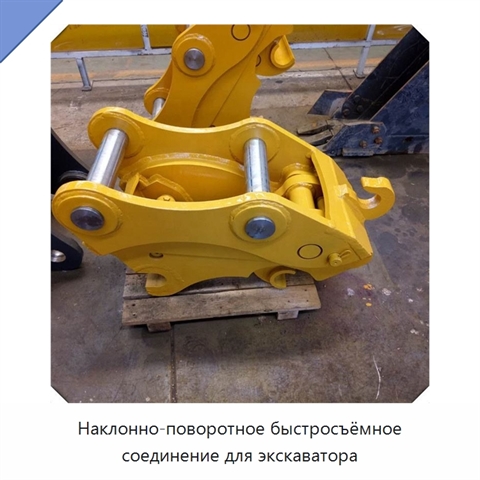

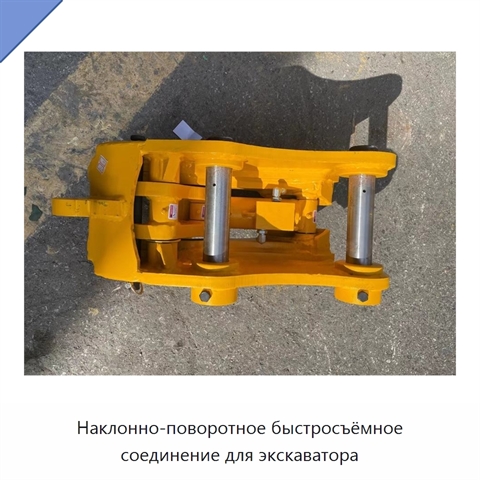

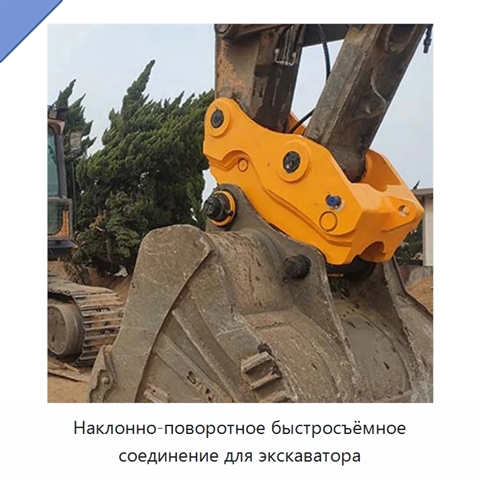

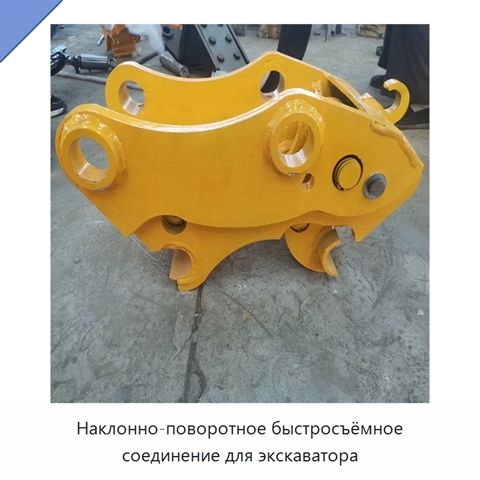

Поворотно-наклонный быстросъём для экскаватора

Поворотно-наклонный быстросъём предназначен для установки на экскаватор и служит быстрым соединением с функциями наклона и поворота. Конструкция представлена пятью размерными исполнениями, различающимися монтажной геометрией. Длина C по этим исполнениям составляет 300–450, 20–542, 581–610, 760 и 920–955 мм; соответствующая ширина B — 150–250, 260–266, 265–283, 351–454 и 450–483 мм, а высота G — 225–270, 312, 318, 400 и 512 мм. Геометрия соединения согласована с размерными группами: ширина раскрытия рычага A находится в диапазонах 82–180, 155–172, 181–205, 230–317 и 290–345 мм, тогда как расстояние между центрами пальцев D составляет 95–220, 220–275, 290–350, 350–400 и 430–480 мм. Во всех пяти исполнениях рабочее давление составляет 3–40 бар, а необходимый расход — 10–20 л.

Наименование производителя

Upgraded Engine Tilting Rotating Quick Hitch China Excavator Tilt Quick Coupler
