Артикул: 547-153 Модель: ХРЕ-89(7Ш) Секция: Дополнительная

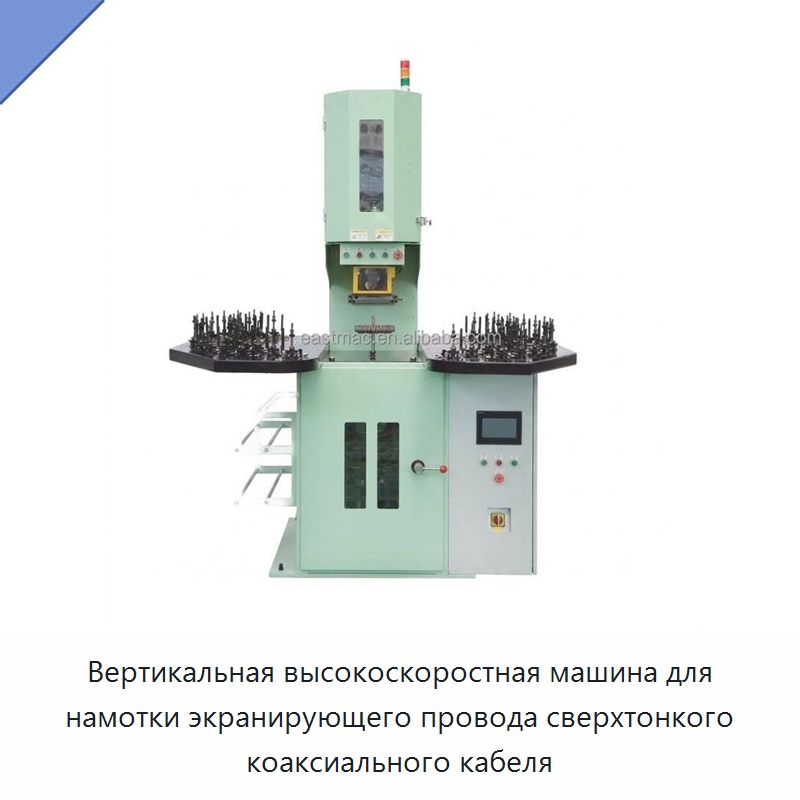

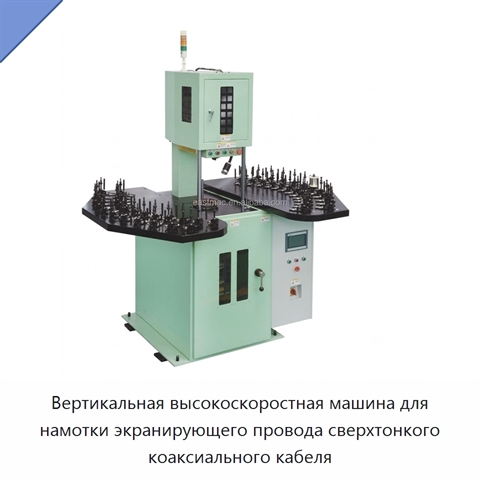

Вертикальная высокоскоростная машина для намотки экранирующего провода сверхтонкого коаксиального кабеля

Максимальная частота вращения для вариантов исполнения составляет 2000 об/мин или 1000 об/мин. Для жилы предусмотрены диапазоны диаметра от 0,10 до 1,5 мм и от 0,10 до 4,0 мм. Диаметр экранирующего провода находится в диапазоне от 0,02 до 0,05 мм. Шаг пряди регулируется в пределах от 2,0 до 9,0 мм. Натяжение при намотке управляется автоматически с пошаговым изменением настройки. Предусмотрены автоматическая остановка, измерение и обнаружение внутренних и внешних обрывов жилы и экранирующего провода. Для намотки используются катушки шириной 203 мм с наружным диаметром 106 мм и катушки шириной 80 мм с наружным диаметром 80 мм. Система управления включает ПЛК, частотный преобразователь и энкодер. Конструкция занимает небольшую площадь. Габариты машины составляют 1260 × 900 × 2245 мм, масса — 1200 кг.
Наименование производителяVertical High Speed Winding Machine for Ultra Fine Coaxial Cable Shield Wire MCC Cable Winding Equipment
Задать вопрос Искать на Baidu

Какую задачу решает машина для намотки экранирующего провода

Машина для намотки экранирующего провода предназначена для намотки экранирующего провода сверхтонкого коаксиального кабеля.
Намотка провода

Характеристики ХРЕ-89(7Ш)

Модель (по базе 91Т)ХРЕ-89(7Ш)
Габариты (Д×Ш×В)1260 мм × 900 мм × 2245 мм
Режим работыавтоматический
Масса (кг)1200 кг
Машина для намотки экранирующего провода - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХРЕ-89(7Ш) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней проверки актуальности данных: 28.09.26

Данные о производителе и характеристиках проверены.
