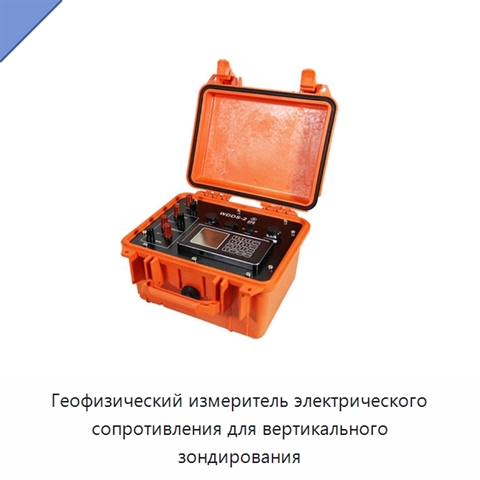

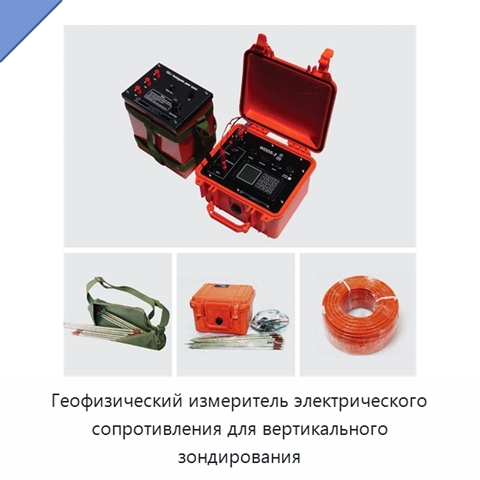

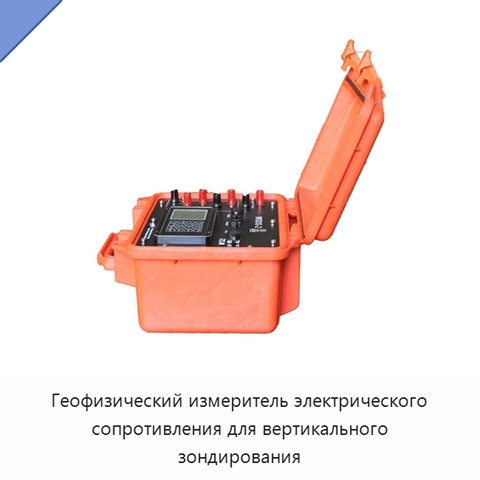

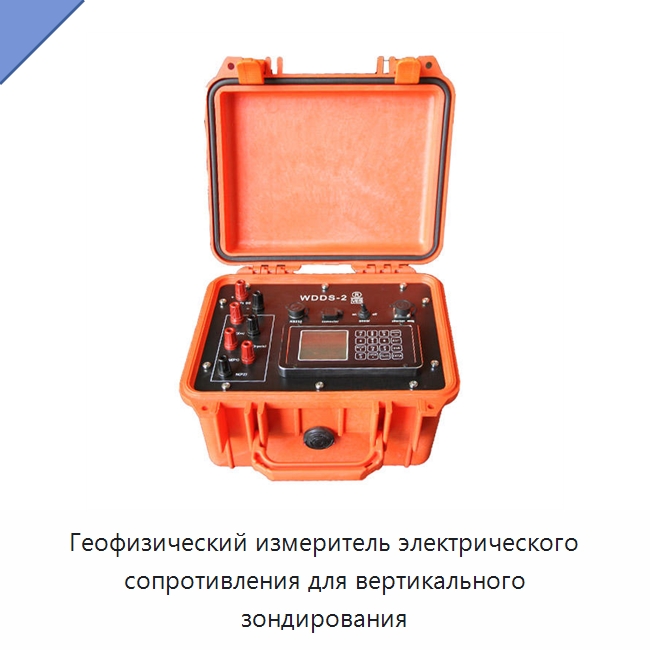

Геофизический измеритель электрического сопротивления для вертикального зондирования

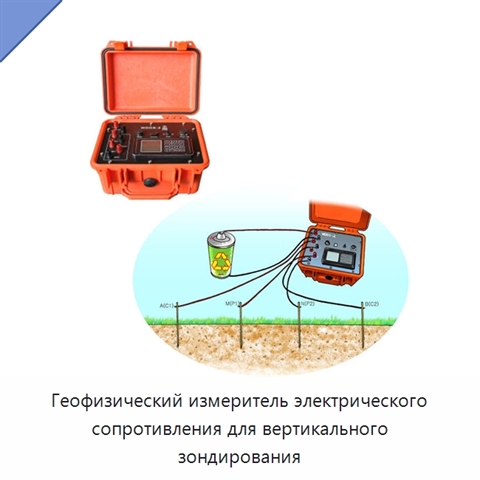

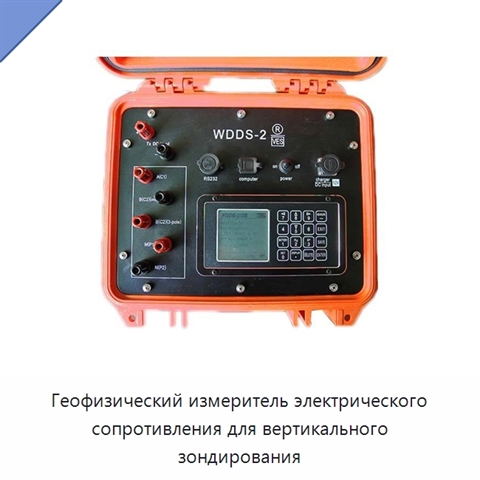

Прибор автоматически измеряет и сохраняет значения напряжения, тока, кажущегося удельного сопротивления и параметра спонтанной поляризации. Максимальная передающая мощность составляет 3500 Вт, а максимальный ток питания — ±3,5 А (7 А пик-пик). Питание формируется биполярными импульсами с коэффициентом заполнения 1:1. ЖК-дисплей имеет формат 160×160; дополнительная индикация выполнена в виде 4 строк по 20 символов. Объём памяти составляет 1 ГБ с возможностью расширения, а хранилище рассчитано более чем на 150 000 результатов измерений. Сохраняемые данные включают напряжение, ток, сопротивление, относительную погрешность, спонтанную поляризацию, константу установки и точку измерения. В конструкции применяются 32-разрядный микроконтроллер и 24-разрядная технология аналого-цифрового преобразования. Последовательный интерфейс обеспечивает связь с другими компьютерами. Прибор контролирует динамическое изменение потенциала электродов MN по сопротивлению грунта. Приёмник имеет защиту входа от переходного перенапряжения, передатчик — защиту от перенапряжения, перегрузки по току и обрыва цепи AB. Относительная погрешность между текущим и предыдущим результатами измерения отображается автоматически. Входной импеданс приёмника составляет не менее 30 МОм, диапазон входного напряжения — от −6 до +6 В, время задержки — от 0,1 до 5 с с настройкой программой. Диапазон автоматической компенсации спонтанной поляризации составляет от −1 до +1 В, диапазон измерения сопротивления грунта — от 0,1 до 200 кОм с погрешностью ±3%. Подавление промышленной частоты 50 Гц составляет не менее 60 дБ. Питание обеспечивается внутренней батареей с возможностью внешнего подключения 12 В; применяются восемь батарей типоразмера C или никель-кадмиевая батарея с такими же характеристиками. Продолжительность непрерывной работы превышает 20 ч. Потребление в рабочем режиме не превышает 70 мА, в режиме ожидания — 30 мА. Рабочая температура составляет от −10 до 50 °C, масса — 6 кг, размеры — 240×170×160 мм.
