Цифровая геофизическая система каротажа скважин

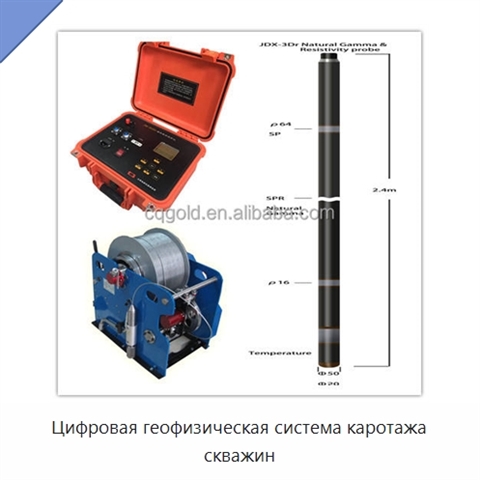

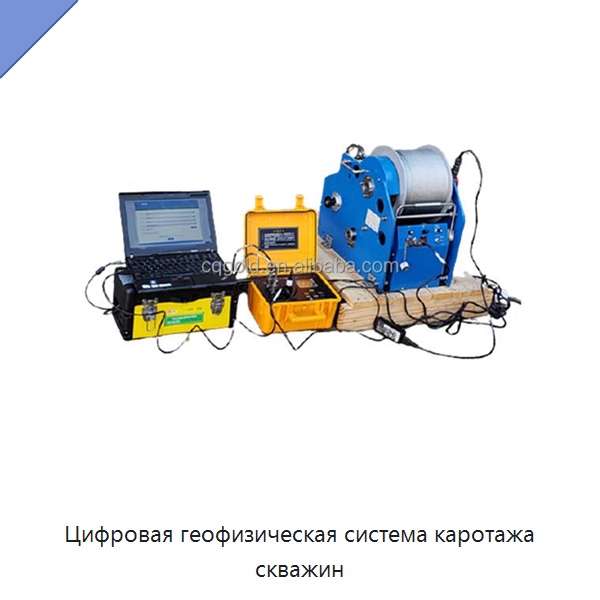

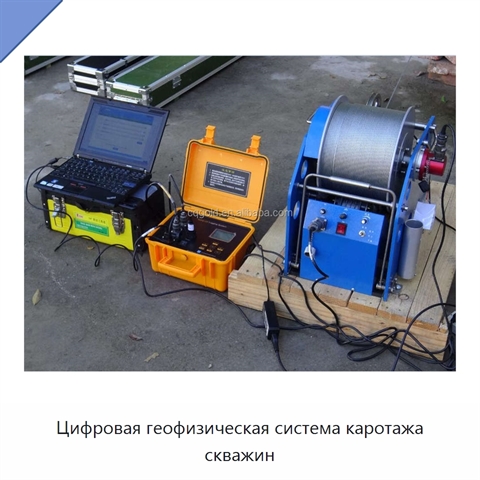

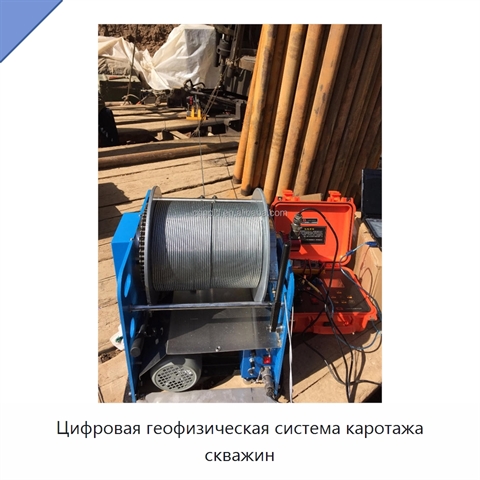

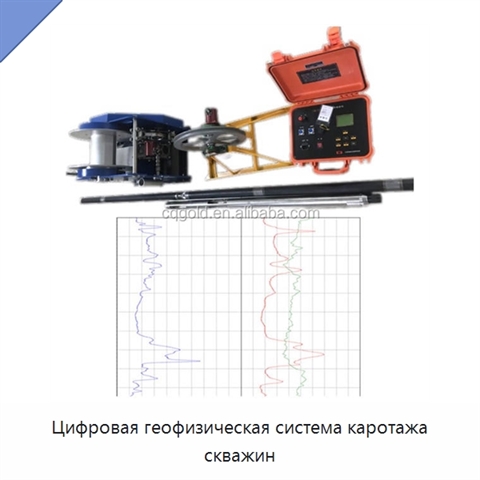

Цифровая геофизическая система каротажа скважин представляет собой многофункциональное полевое оборудование. Один наземный прибор подключается к нескольким скважинным зондам, что позволяет выполнять комплексные измерения в одной системе. Оборудование рассчитано на измерение более 20 параметров пласта, включая естественную гамма-активность, удельное электрическое сопротивление, самопроизвольный потенциал, градиентное и боковое сопротивление, акустические параметры, диаметр ствола скважины, температуру в скважине, удельное сопротивление скважинной жидкости, наклонение и радиоактивность. Диапазон измерения глубины составляет 0–9999,99 м, разрешение по глубине — 0,28 мм. Диапазон измерения скорости равен 0–9999 м/ч, глубинный оптический импульсный сигнал содержит 3600 импульсов на метр. Для перемещения зондов предусмотрена легкая электрическая лебедка. Напряжение питания составляет 220 В при частоте 50 Гц; рабочая температура находится в диапазоне от −20 до 45 °C, а относительная влажность не превышает 90 % при температуре 45 °C. Выходной сигнал скважинного оборудования использует биполярное кодирование, уровень обнаружения подземного сигнала находится в диапазоне от ±0,5 до ±12 В. При построении кривых достигается точность 8 точек на миллиметр, при формировании изображения — 64 пикселя на квадратный миллиметр.
