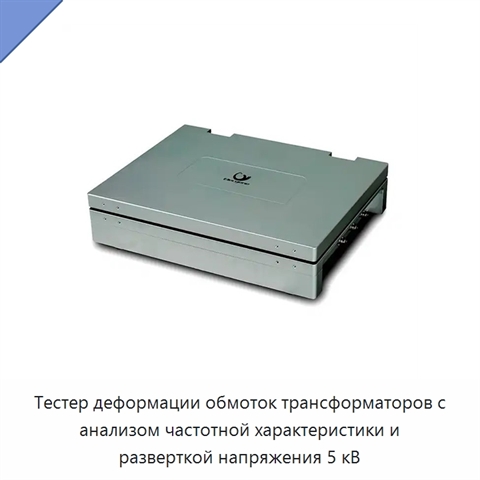

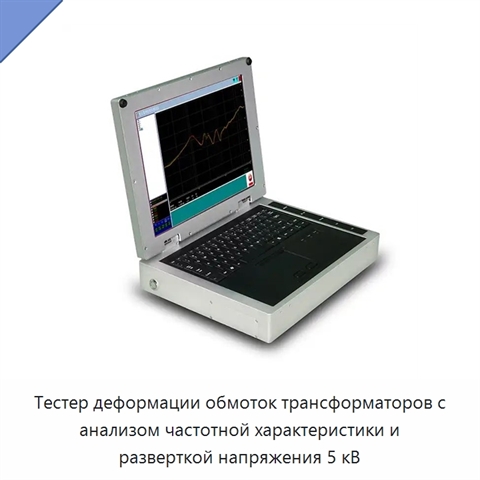

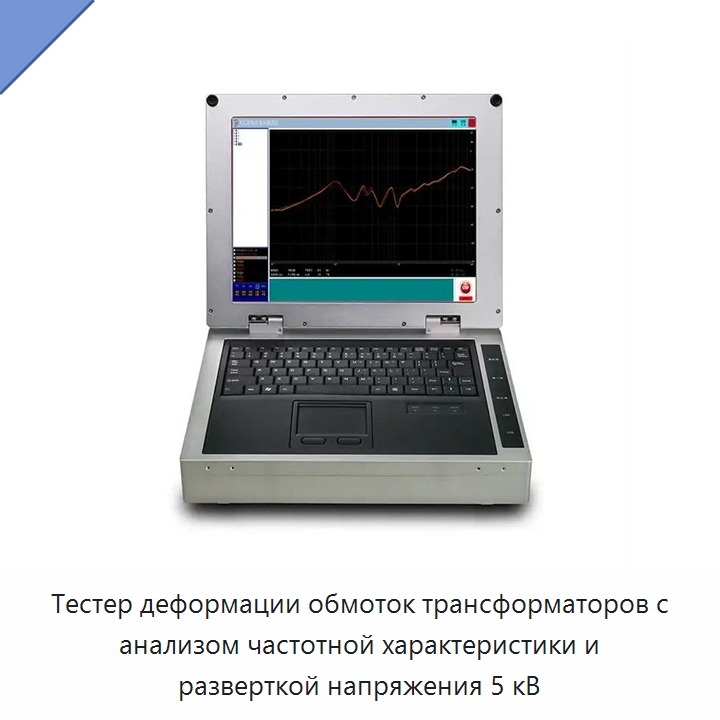

Тестер деформации обмоток трансформаторов с анализом частотной характеристики и разверткой напряжения 5 кВ

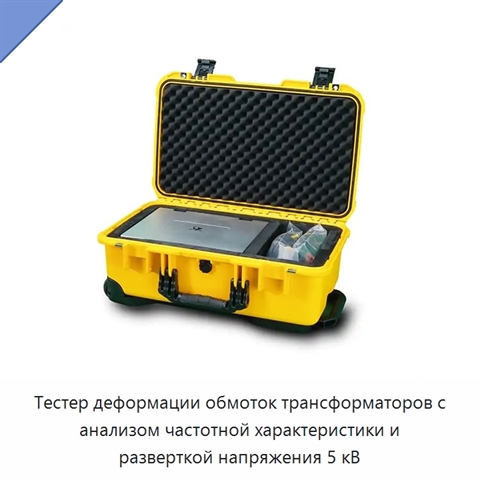

Система выполнена в прочном кейсе-тележке со встроенным промышленным компьютером, что облегчает переноску. Большой яркий экран обеспечивает удобную работу при солнечном освещении. Данные сохраняются на жестком диске и загружаются через порт USB. Основной блок и коробка с проводами объединены, а тестер, провода и принадлежности размещены в одном кейсе, поэтому комплект удобно переносить и провода не теряются. Отдельная установка компьютера не требуется, что упрощает и ускоряет испытания. Во время измерения выходное напряжение регулируется автоматически. Входной импеданс составляет 1 МОм; в канале отклика встроено согласующее сопротивление 50 Ом. Доступны линейный и логарифмический режимы развертки, при этом интервал развертки и количество точек задаются. Частотный диапазон развертки составляет 10 Гц–15 МГц. Выходной импеданс равен 50 Ом, а динамический диапазон измерений находится в пределах от −120 до 20 дБ. На экране отображается амплитудно-частотная кривая; точность частоты составляет 0,00001. Система поддерживает одновременную загрузку девяти кривых и самодиагностику, а также цифровой синтез частоты. Скорость измерения однофазной обмотки составляет 1–2 мин. Кейс имеет степень защиты IP67 и выдерживает нагрузку свыше 25 кг. Конструкция выполнена с точной обработкой и матовой металлической фактурой, подчеркивающей текстуру металла.

Наименование производителя

WDT-200 Transformer Winding Deformation Tester 5kV Voltage Sweep Frequency Response Analyzer System
