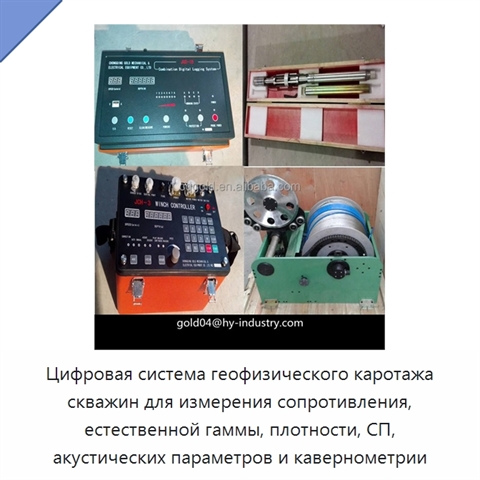

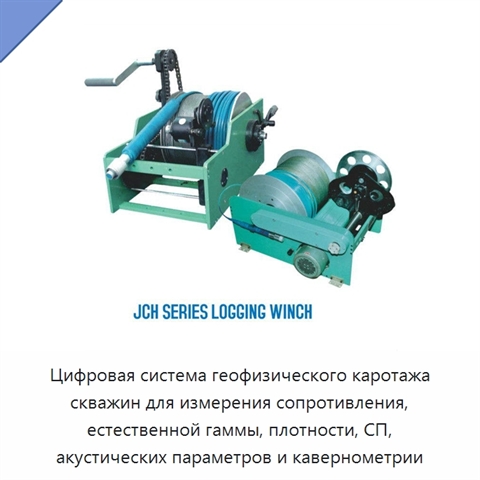

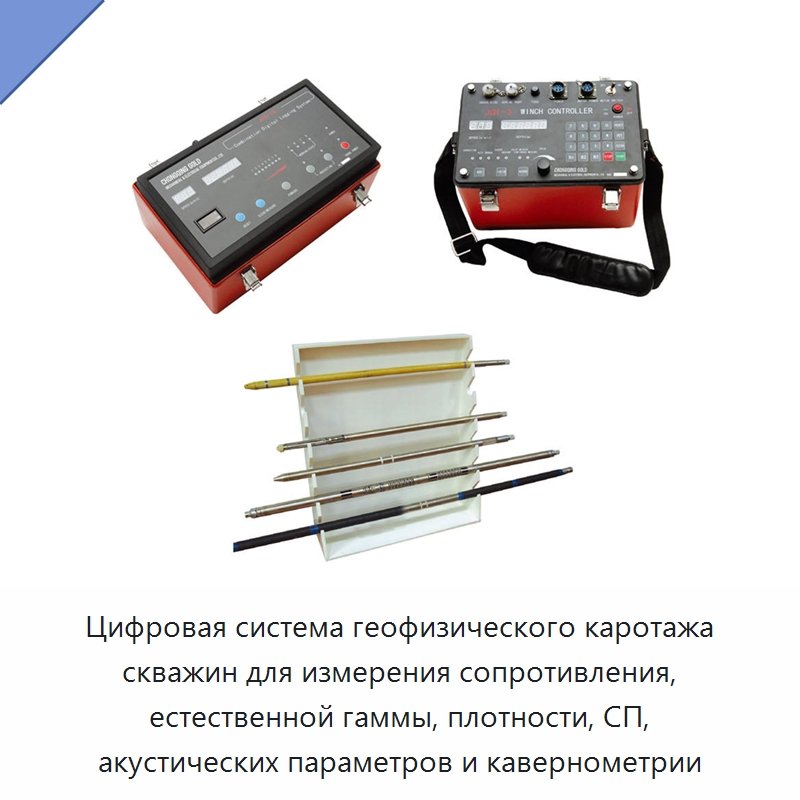

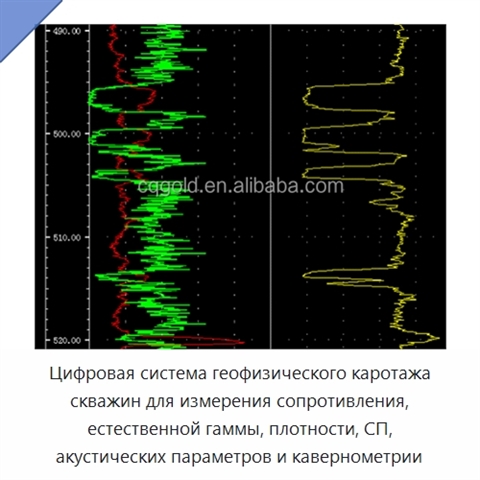

Цифровая система геофизического каротажа скважин для измерения сопротивления, естественной гаммы, плотности, СП, акустических параметров и кавернометрии

Встроенная цифровая система управления каротажем объединяет аппаратную и программную части, скважинный зонд и наземный блок. Для измерения и передачи сигналов использована стандартизированная модульная архитектура; принадлежности системы унифицированы и допускают расширение. Глубина измеряется в диапазоне 0–9999,99 м с разрешением 0,28 мм, скорость — в диапазоне 0–9999 м/ч. Оптический сигнал глубины формируется с частотой 3600 импульсов на метр. Зонд имеет диаметр около 40 или 50 мм, длину 1000–1500 мм и изготовлен из нержавеющей стали. Он выдерживает давление воды 20–40 МПа и температуру 70–90 °C; исполнение для специальных заказов рассчитано на давление 60 МПа и температуру 120 °C. Инструмент работает в стволах диаметром 50–300 мм. Температура окружающей среды при эксплуатации может составлять от −20 до 45 °C, а относительная влажность — не более 90 % при 45 °C. Система поддерживает цифровую регистрацию сигналов с биполярным кодированием.

Наименование производителя

Well Logging Survey System 500m to 1000m Downhole Water Well Logger SP Gamma Logging Tool, Digital Geophysical Well Logger for Resistivity, Natural Gamma, Density, SP, Sonic, Caliper Logging
