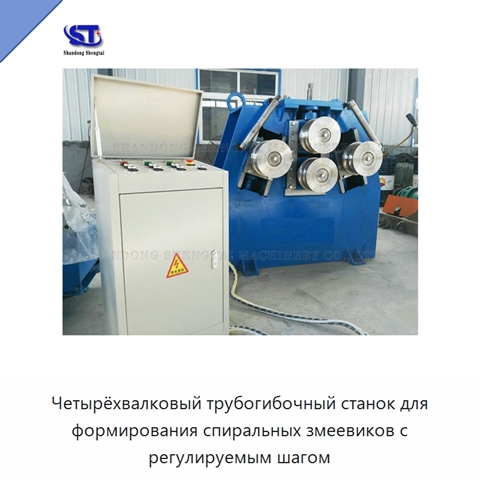

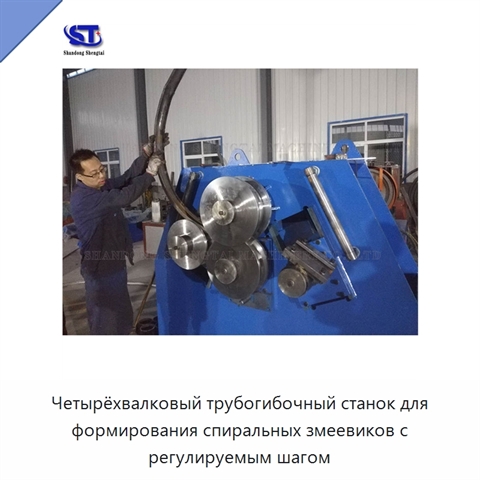

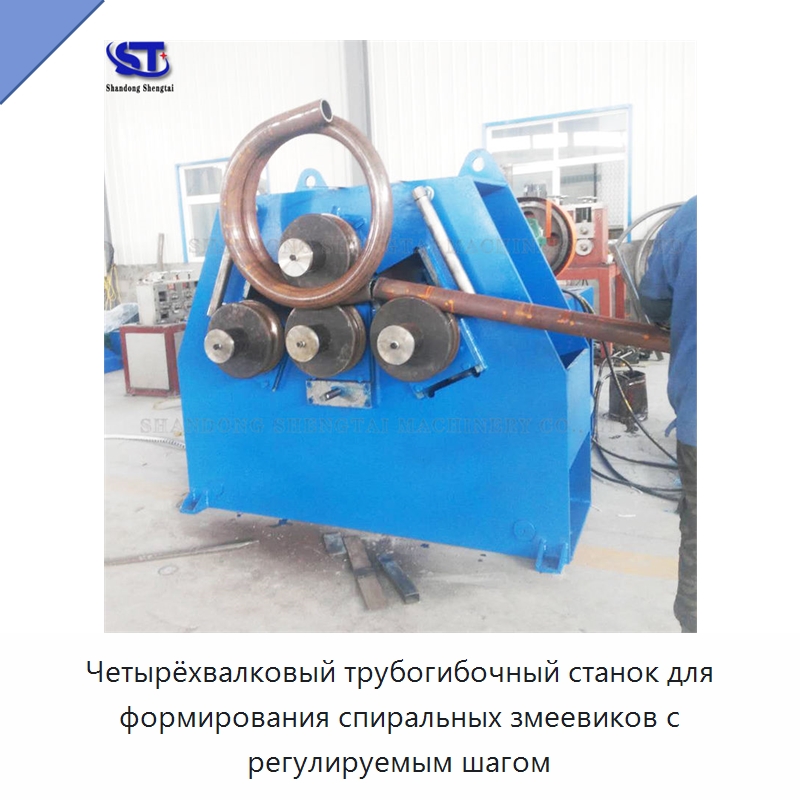

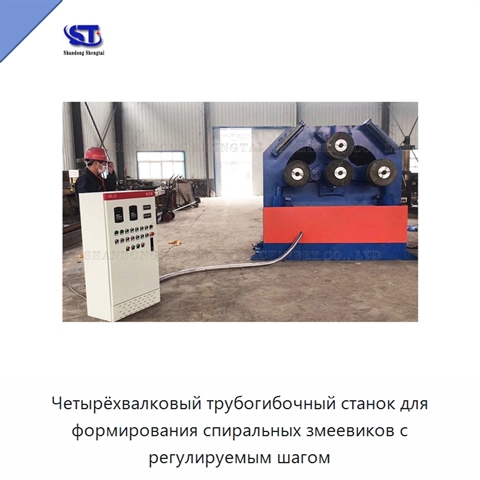

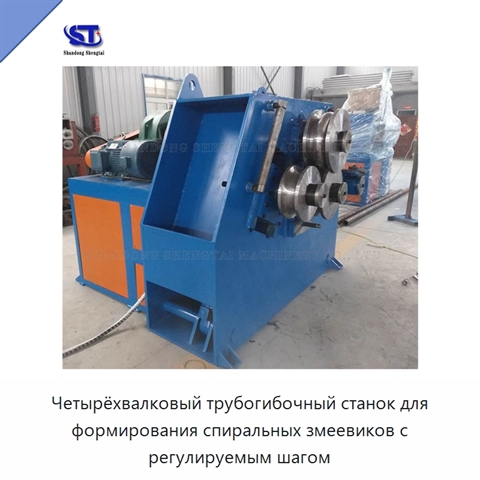

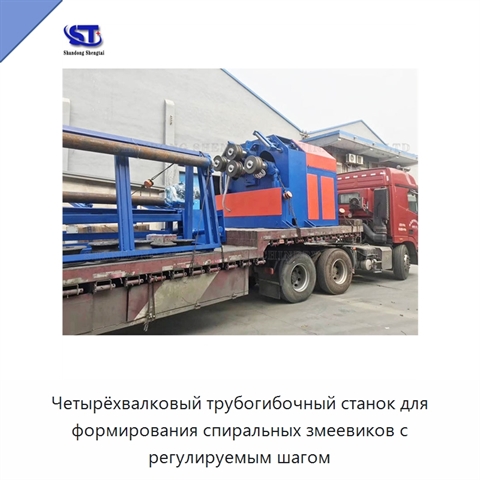

Четырёхвалковый трубогибочный станок для формирования спиральных змеевиков с регулируемым шагом

Четырёхвалковый трубогибочный станок прокатывает одну или несколько прямых труб в спиральные змеевики с регулируемым шагом. Управление станком ручное, обрабатываемый материал — углеродистая сталь. Масса оборудования составляет 5000 кг. Скорость гибки находится в диапазоне 0–8 или 0–5 м/мин, а предел текучести профиля составляет 245 МПа. Стандартные диаметры формующей оснастки составляют Ø270, Ø330, Ø380, Ø400 и Ø420 мм; диаметры концов валов — 80, 100, 120, 120 и 150 мм. Усилие гидравлического цилиндра составляет 18, 28, 40, 80 или 120 т. Мощность главного двигателя может составлять 7,5, 11, 15, 18,5 или 22 кВт, а общая мощность оборудования — 14,9, 18,4, 21,7, 32 или 41 кВт.

Наименование производителя

WFY4-50L Multiple Straight Pipe Coil Made of Spiral Coil Pitch Adjustable Four-roller Tube Production Line, Large Four-axis Manual Tube Bending Rolling Machine Adjustable Pitch Diameter High Safety Level for Carbon Steel Condenser Tubes, Four Roller Coil Production Line Boiler Tube Condensing Tube Coil Equipment Spring-like Spiral Tube Forming Machine
