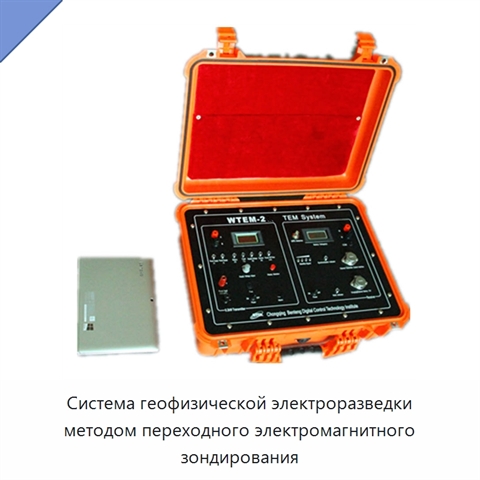

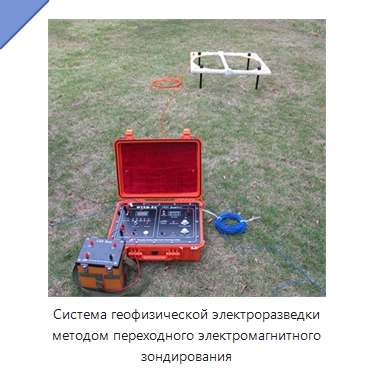

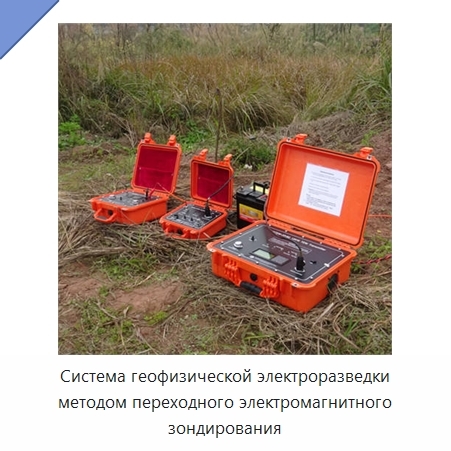

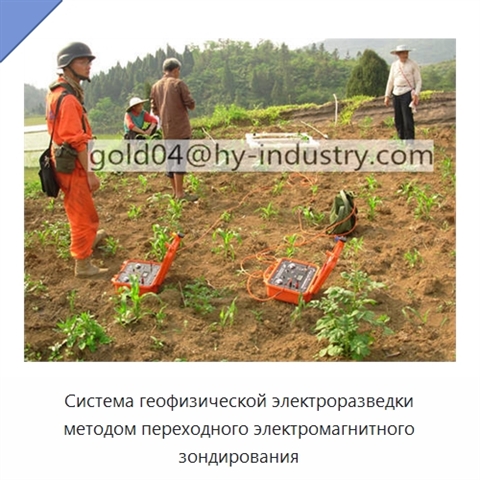

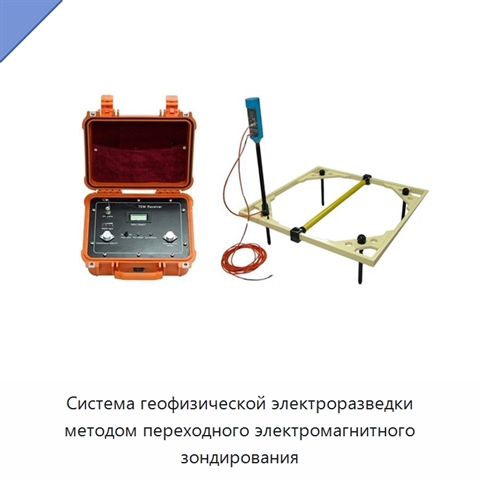

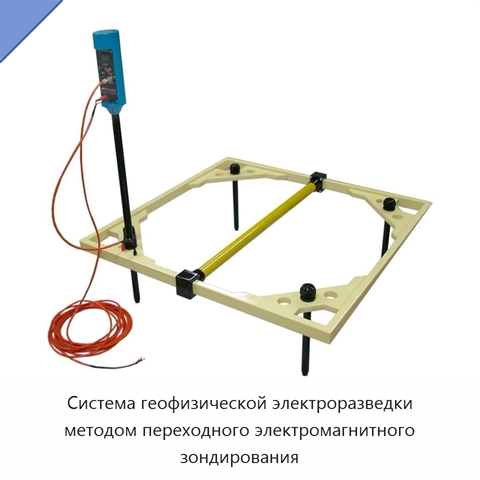

Система геофизической электроразведки методом переходного электромагнитного зондирования

Система геофизической электроразведки включает одноканальный приемник ТЭМ, передатчик мощностью 10 кВт и контроллер синхронизации передатчика. Приемник поддерживает предварительное усиление 8 и 32 раза, а также основное усиление с коэффициентами 1, 2, 4, 8, 16, 32, 64 и 128. Доступна полоса пропускания от 0 до 50 кГц с линейным фазовым фильтром или полная полоса от 0 до 400 кГц. Подавление составляет не менее 80 дБ, разрядность аналого-цифрового преобразования — 16 бит, минимальный интервал дискретизации — 1 мкс, число трасс — не более 128, количество накоплений — от 1 до 9999. Синхронизация выполняется по кабелю или спутниковому сигналу; предусмотрен опциональный режим с часами при слабом или отсутствующем спутниковом сигнале. Приемник питается от встроенной аккумуляторной батареи 12 В емкостью 9,6 А·ч либо от внешнего источника 12 В, продолжительность работы превышает 10 часов. Предусмотрены инфракрасный и последовательный порты. Передатчик формирует двухполярную последовательность с положительным включением, отключением, отрицательным включением и отключением при равной ширине фаз. Передаваемые напряжение и ток составляют не более 200 В и 50 А соответственно. Диапазон измерения тока — от 0 до 50 А, разрешение отображения — 0,01 А. Задержка выключения составляет от 1 до 1000 мкс, а время выключения при чисто активной нагрузке — не более 1,2 мкс и зависит от тока и передающей катушки. Сопротивление демпфирования равно 1000 Ом, размер одновитковой передающей катушки — от 0,1 км × 0,1 км до 2 км × 2 км. Передатчик оснащен встроенной аккумуляторной батареей 12 В емкостью 8,6 А·ч или может подключаться к внешнему источнику 12 В; продолжительность работы превышает 10 часов. Габариты передатчика составляют 525 × 436 × 217 мм, масса — 18,5 кг, рабочая температура — от −10 до +50 °C. Метод использует незаземленный контур или наземный источник для формирования импульсного магнитного поля, а катушки или заземляющие электроды регистрируют вторичное вихревое поле в промежутках между импульсами.
