Артикул: 480-583 Модель: ПЮД-28(7Н) Секция: Дополнительная

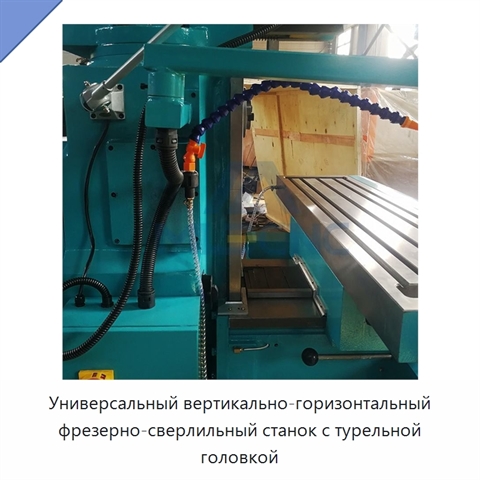

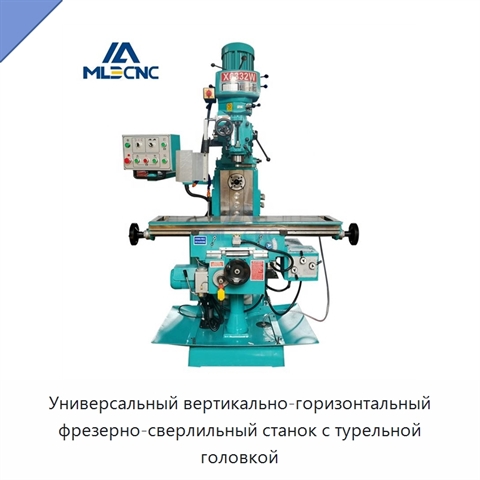

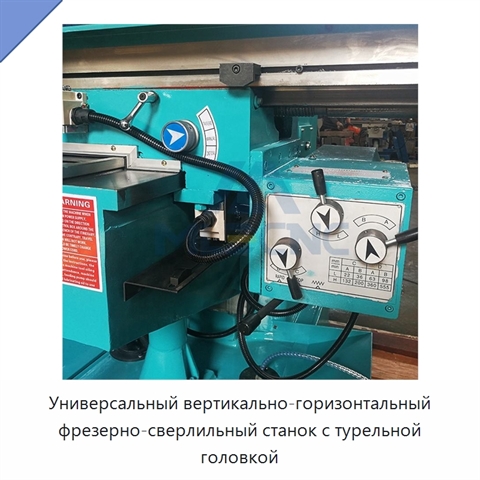

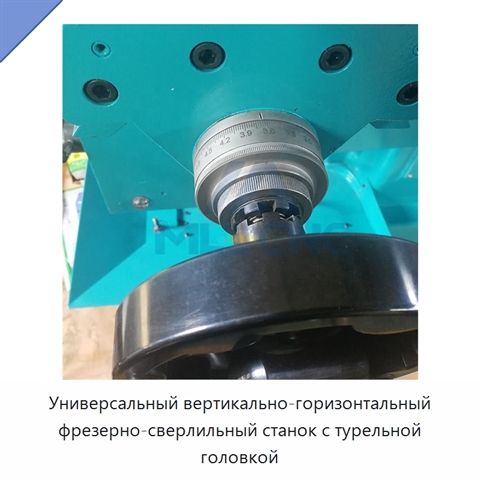

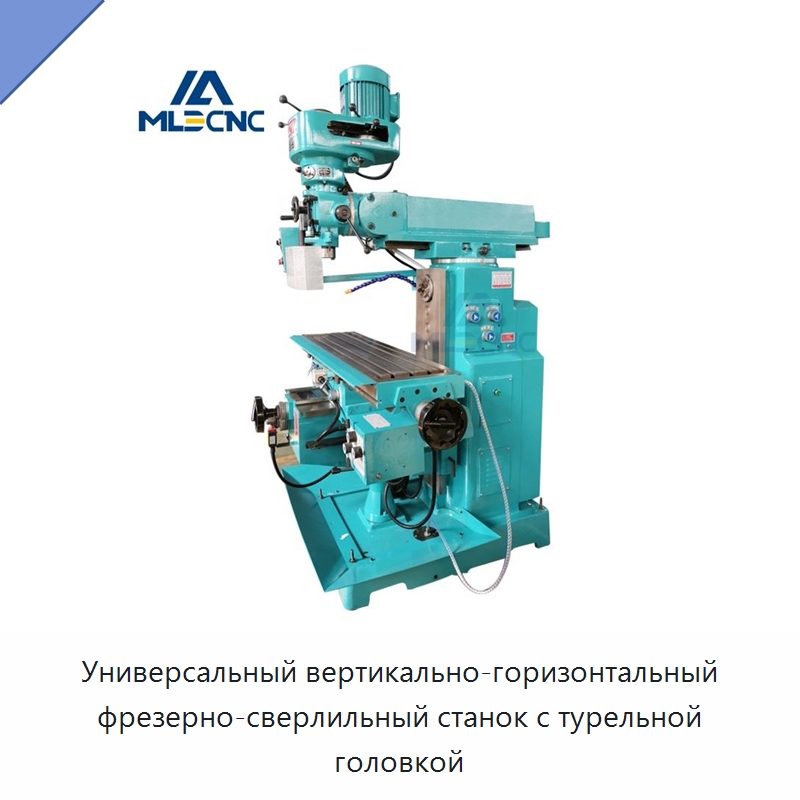

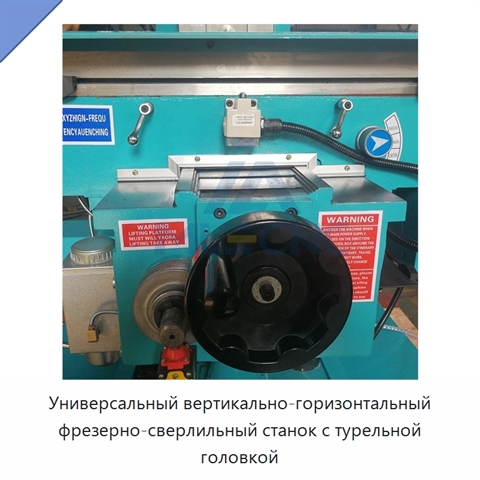

Универсальный вертикально-горизонтальный фрезерно-сверлильный станок с турельной головкой

Рабочий стол размером 1370 × 320 мм имеет три Т-образных паза шириной 14 мм с шагом 70 мм. Автоматическая подача стола по направлениям X, Y и Z выполняется зубчатым приводом, а ход стола составляет соответственно 800, 300 и 400 мм. Направляющие закалены методом высокочастотной закалки и прошлифованы. Высокоскоростная фрезерная головка работает в исполнении V с диапазоном частоты вращения 65–4500 об/мин при 50 Гц и 80–5440 об/мин при 60 Гц; предусмотрено 16 ступеней. В исполнении H диапазон составляет 40–1300 об/мин с 12 ступенями, также доступен опциональный переменный диапазон 65–4000 об/мин. Ход шпинделя равен 127 мм, а подача шпинделя имеет три ступени: 0,04, 0,08 и 0,15 мм. Расстояние от торца шпинделя до поверхности стола составляет 140–540 мм, от оси шпинделя до поверхности стола — 0–400 мм. Для головки предусмотрен поворот влево–вправо на ±90° и вперёд–назад на ±45°. Мощность главного двигателя составляет 2,2 кВт для V и 3 кВт для H. Масса станка — 2000 кг, габаритные размеры — 2200 × 1820 × 2350 мм. В стандартную комплектацию входят пластиковое ограждение от разбрызгивания, тяга, маслосборная пластина, инструменты и инструментальный ящик, переходная втулка, рабочая лампа, система охлаждения и фрезерный патрон.
Наименование производителяX6332 Universal Vertical Horizontal Turret Milling Machine 3 Axis DRO Auto Feed Metal Milling Drilling Machine With Turret Head
Задать вопрос Искать на Baidu

Какую задачу решает фрезерно-сверлильный станок

Фрезерно-сверлильный станок применяют для выполнения операций фрезерования и сверления при обработке металла.
Сверление отверстий

Характеристики ПЮД-28(7Н)

Модель (по базе 91Т)ПЮД-28(7Н)
Конус шпинделяISO40, R8
Перемещение стола по оси X (мм)800
Перемещение стола по оси Y (мм)300
Перемещение стола по оси Z (мм)400
Типвертикальный
Напряжениепо требованию заказчика
Фрезерно-сверлильный станок - гибкость поставки.
Каждый проект имеет свои особенности, и мы это учитываем. Именно поэтому по запросу мы уточним у производителя, возможна ли корректировка технических характеристик, типоразмеров и комплектации ПЮД-28(7Н) под условия применения (руками первого изготовителя или собственного производства в России).

Дата последней проверки актуальности данных: 24.09.26

Данные о производителе и характеристиках проверены.
