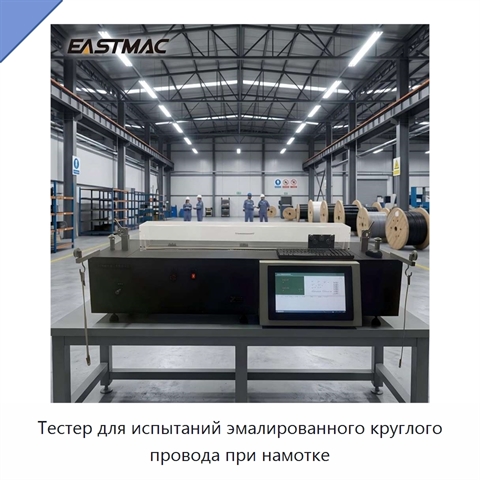

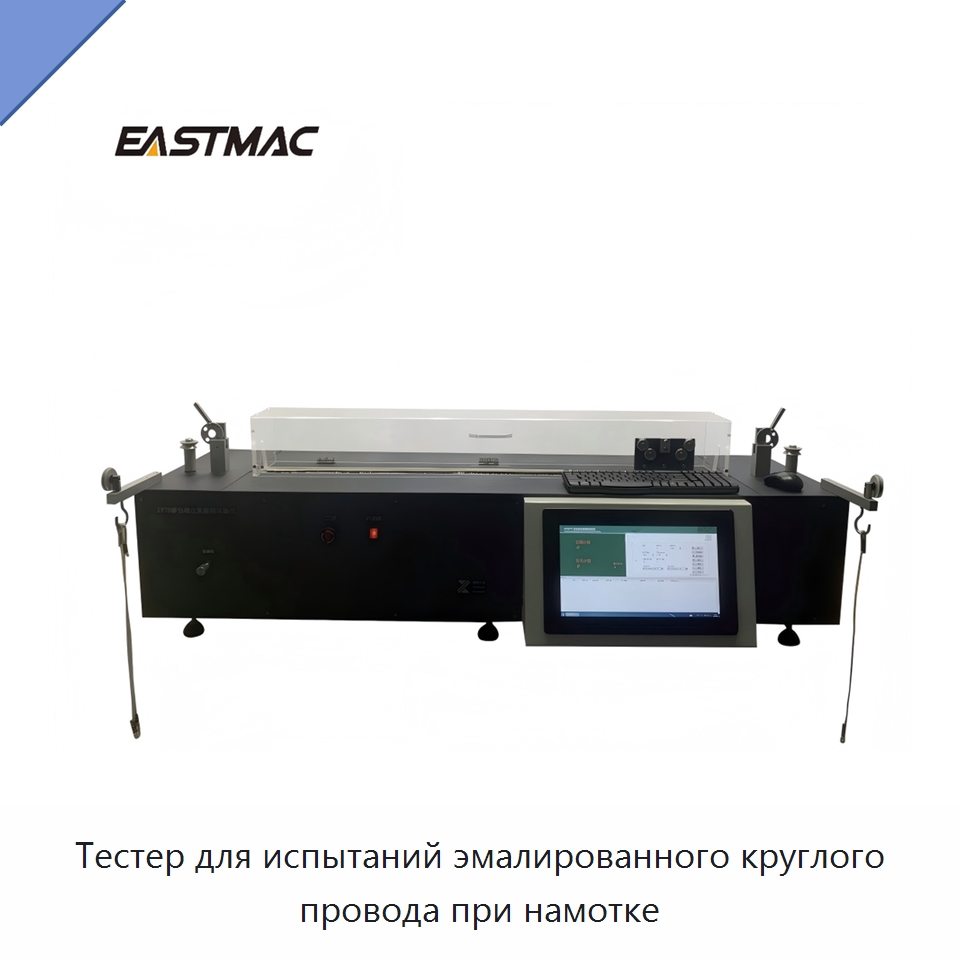

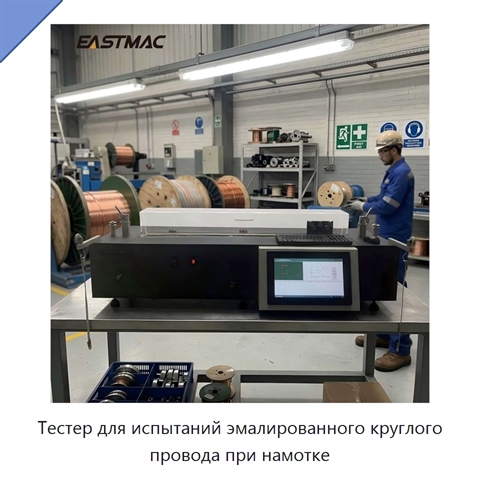

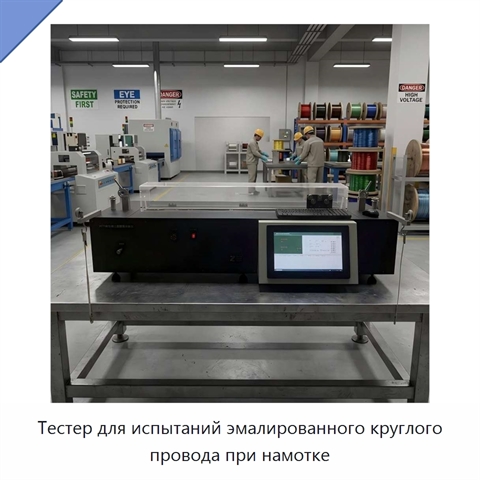

Тестер для испытаний эмалированного круглого провода при намотке

Тестер рассчитан на эмалированный круглый провод. Для плёнки первого и второго класса предусмотрены режимы с номинальными диаметрами проводника 1,6 мм, 1,4–1,12 мм, 1,0–0,8 мм, 0,71–0,56 мм, 0,50–0,40 мм и 0,39–0,25 мм. Для этих диапазонов масса составляет соответственно 3402, 2722, 1361, 680, 300 и 150, а диаметр оправки — 9,144, 6,452, 5,105, 3,607, 2,54 и 1,78. Испытательное напряжение выбирается из уровней 500, 750, 1000, 1500, 2000, 2500 и 3000 В. Погрешность испытательного напряжения составляет ±5%; используется сглаженное фильтрованное напряжение постоянного тока. Время отклика схемы обнаружения дефектов равно (5±1) мс. Возвратно-поступательное движение имеет ход 914,4 мм и скорость 381 мм/с. Оцениваемые свойства эмалевой плёнки включают отверждение, гибкость, адгезию, смазывающую способность, прочность, износостойкость и растяжимость. Рабочая температура составляет 0–35 °C при относительной влажности не более 90%. Внешнее питание — 220 В ±5%, 50 Гц; потребляемая мощность — не более 300 Вт.
