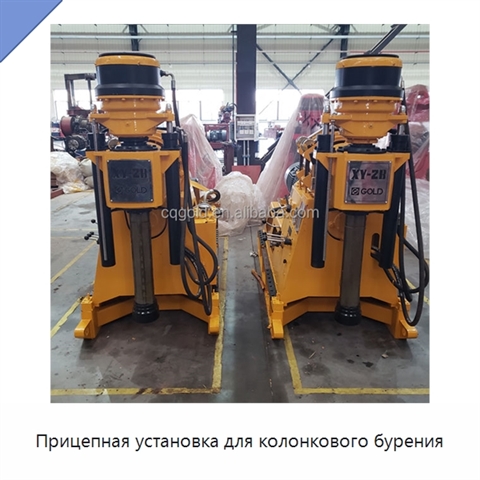

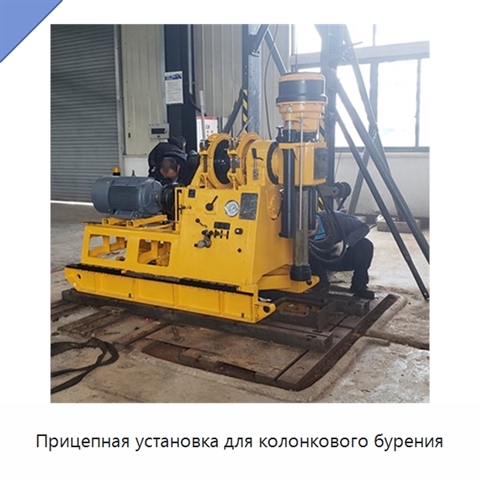

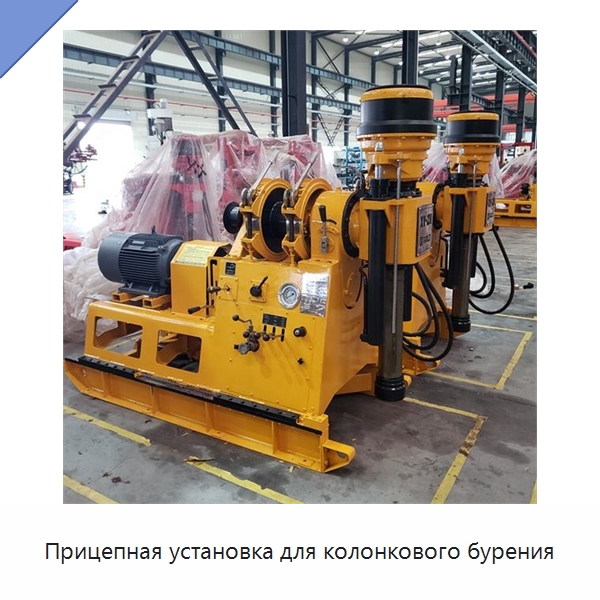

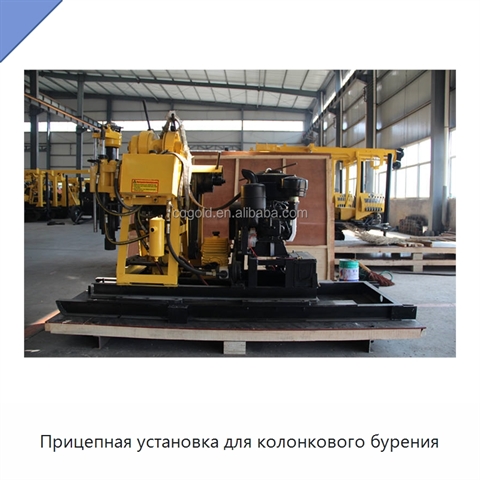

Прицепная установка для колонкового бурения

Прицепная установка для колонкового бурения выполнена на колесном шасси и оснащена гидравлической мачтой. Мачта поднимается, опускается и складывается; ее угол регулируется в диапазоне 45°–90°, что позволяет бурить наклонные скважины. Установка имеет канатную систему и предназначена для работы с твердосплавными и алмазными коронками при бурении керном малого и большого диаметра. Диапазон передач включает восемь скоростей вращения вперед: 57, 99, 157, 217, 270, 470, 742 и 1024 об/мин, а также две скорости назад: 45 и 212 об/мин. Максимальный крутящий момент шпинделя составляет 3200 Н·м, максимальное тяговое усилие шпинделя — 60 кН, ход шпинделя — 540 мм. Усилие подъема при одноканатной оснастке достигает 30 кН. Внутренний диаметр шпинделя равен 96 мм. Мачта рассчитана на максимальную нагрузку на крюк 29,4 кН, статическая нагрузка на балку кронблока составляет 58,8 кН; предусмотрено пять шкивов. Силовой агрегат представляет собой дизельный двигатель мощностью 24 кВт при частоте вращения 1500 об/мин. Два масляных насоса подают рабочую жидкость, снижая энергопотребление и температуру гидравлической системы. Шпиндель оснащен верхним закрытым гидравлическим патроном и нижним механическим ручным патроном. Небольшое количество рычагов обеспечивает гибкое управление. Конструкция удобна для перемещения, фиксации, технического обслуживания и ремонта. Перемещение выполняется плавно, а при бурении обеспечивается устойчивость. Габариты в транспортном состоянии составляют 4500×2150×2950 мм, в рабочем состоянии — 3450×2150×8206 мм. Масса без силового агрегата, мачты, прицепа, насоса для бурового раствора и канатной лебедки составляет 1200 кг.

Наименование производителя

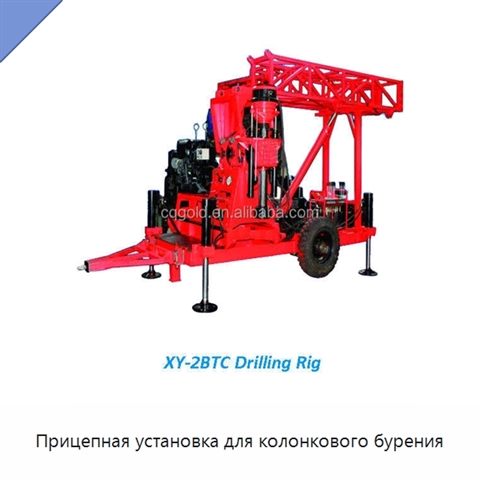

XY-2BTC Trailer Mounted Rock Drilling Machine and Core Drilling Machine Earth Drilling Machine
