Артикул: 181-646
Модель: ГЮН-94(2Х)
Секция: Дополнительная

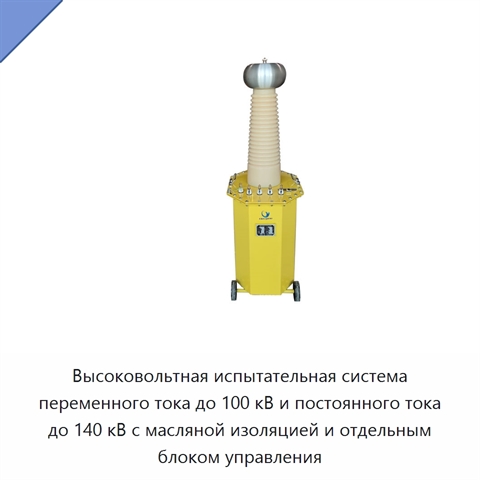

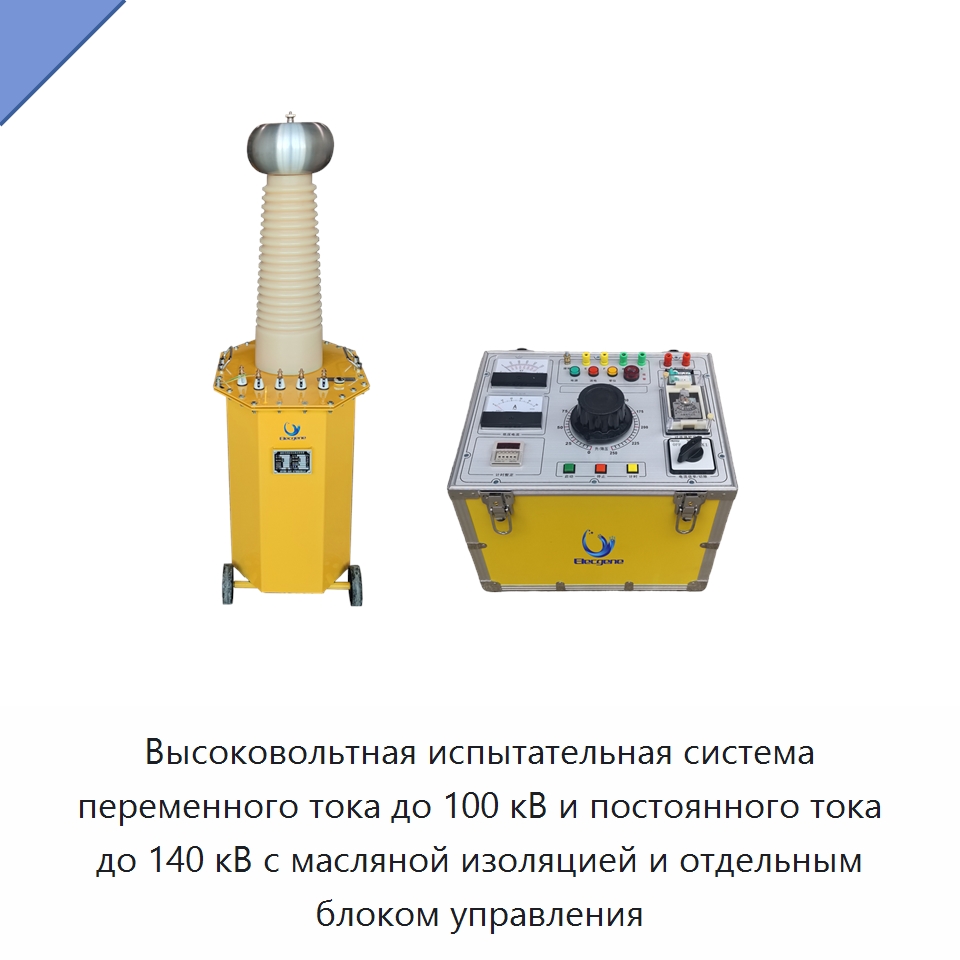

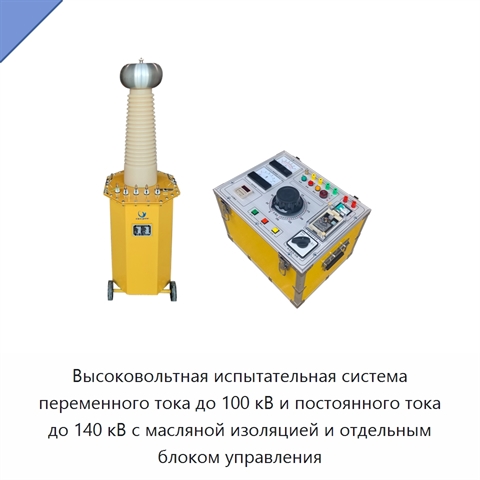

Высоковольтная испытательная система переменного тока до 100 кВ и постоянного тока до 140 кВ с масляной изоляцией и отдельным блоком управления

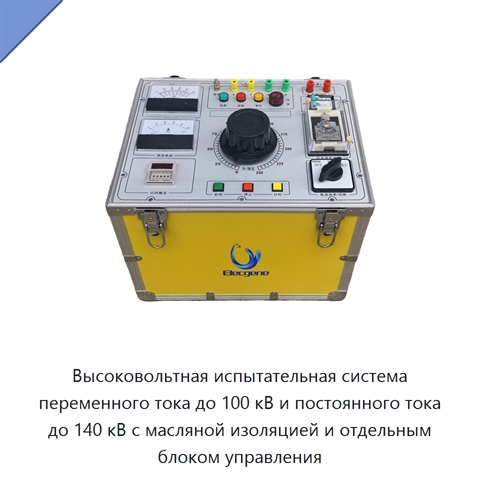

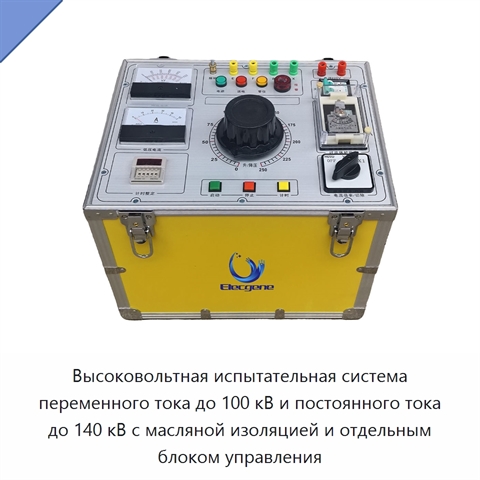

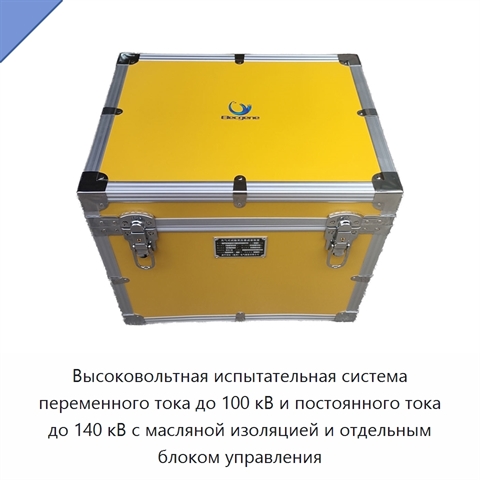

Блок управления оснащён вариаком, приборами отображения тока и напряжения, таймером для задания продолжительности испытания и цепью безопасности для управления высоковольтным трансформатором. Вариак обеспечивает плавную регулировку выходного напряжения, а измерительные приборы позволяют контролировать ток и напряжение в реальном времени. Для исполнения мощностью 5 кВА выходной ток составляет 50 мА, для исполнения 10 кВА — 100 мА. При использовании выпрямителя, установленного на верхней части трансформатора, ток для исполнений 5 и 10 кВА составляет соответственно 5 и 20 мА. Защита от сверхтока автоматически прерывает выход при превышении порогового значения, а счётчик фиксирует продолжительность испытания. Трансформатор имеет коэффициент трансформации 1000 и рассчитан на цикл работы 5 минут включения и 15 минут выключения. Масса трансформатора исполнения 5 кВА составляет 100 кг при габаритах 465 × 350 × 1100 мм, а исполнения 10 кВА — 115 кг при габаритах 495 × 350 × 1120 мм. Блок управления для исполнения 5 кВА имеет размеры 440 × 340 × 230 мм и массу 21 кг; для исполнения 10 кВА его размеры составляют 440 × 340 × 380 мм, масса — 37 кг.
Задать вопрос Искать на Baidu
Какую задачу решает высоковольтная испытательная система
Высоковольтная испытательная система предназначена для проверки уровня изоляции распределительных устройств, трансформаторов напряжения и тока, а также установок и компонентов среднего напряжения.
Характеристики ГЮН-94(2Х)
Модель (по базе 91Т)ГЮН-94(2Х)
Напряжение питания200–240 В переменного тока
Высоковольтная испытательная система - гибкость поставки.
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ГЮН-94(2Х) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Мы отдаём себе отчёт, что у каждого проекта есть свои нюансы. В связи с этим мы можем обсудить адаптацию технических характеристик, типоразмеров и комплектации ГЮН-94(2Х) под ваши задачи (на площадке производителя-оригинала либо на нашем заводе в России).
Информация проверена на актуальность: 29.09.26
Сведения о производителе и характеристиках актуальны.
Люди, которые искали Высоковольтная испытательная система, также смотрели:

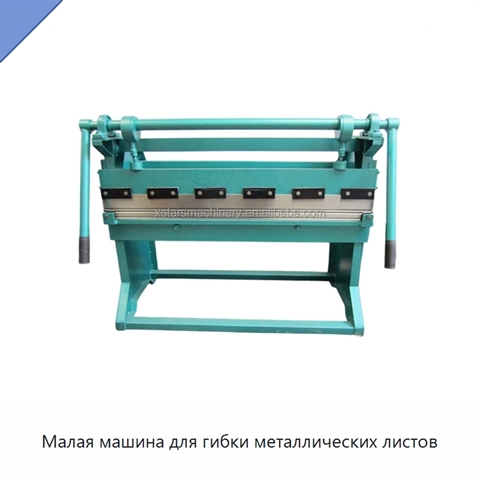

+5 фотоМалая машина для гибки металлических листов
Модель: ЖЭТ-87(5Г)
Машина имеет ручное управление.
Автоматический станок для намотки катушек из резистивной проволоки и катушек электродвигателей
Модель: МЖУ-71(2Ф)
Автоматический станок выполняет намотку катушек из резистивной проволоки и катушек электродвигателей. В состав станка входят зубчатая передача, подшипник, двигатель и сосуд под давлением. Масса станка составляет 100 кг.

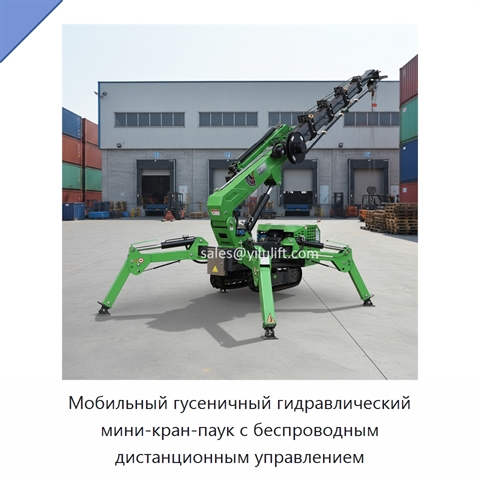

+2 фотоМобильный гусеничный гидравлический мини-кран-паук с беспроводным дистанционным управлением
