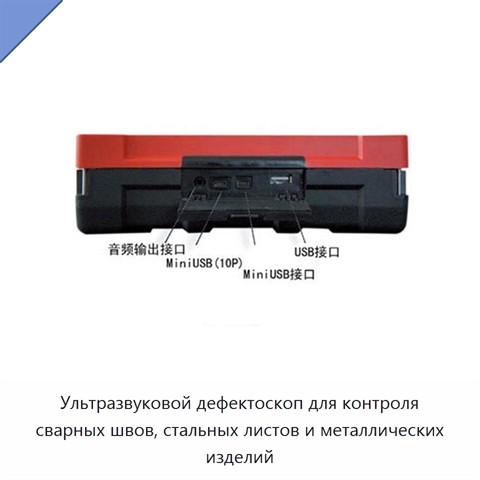

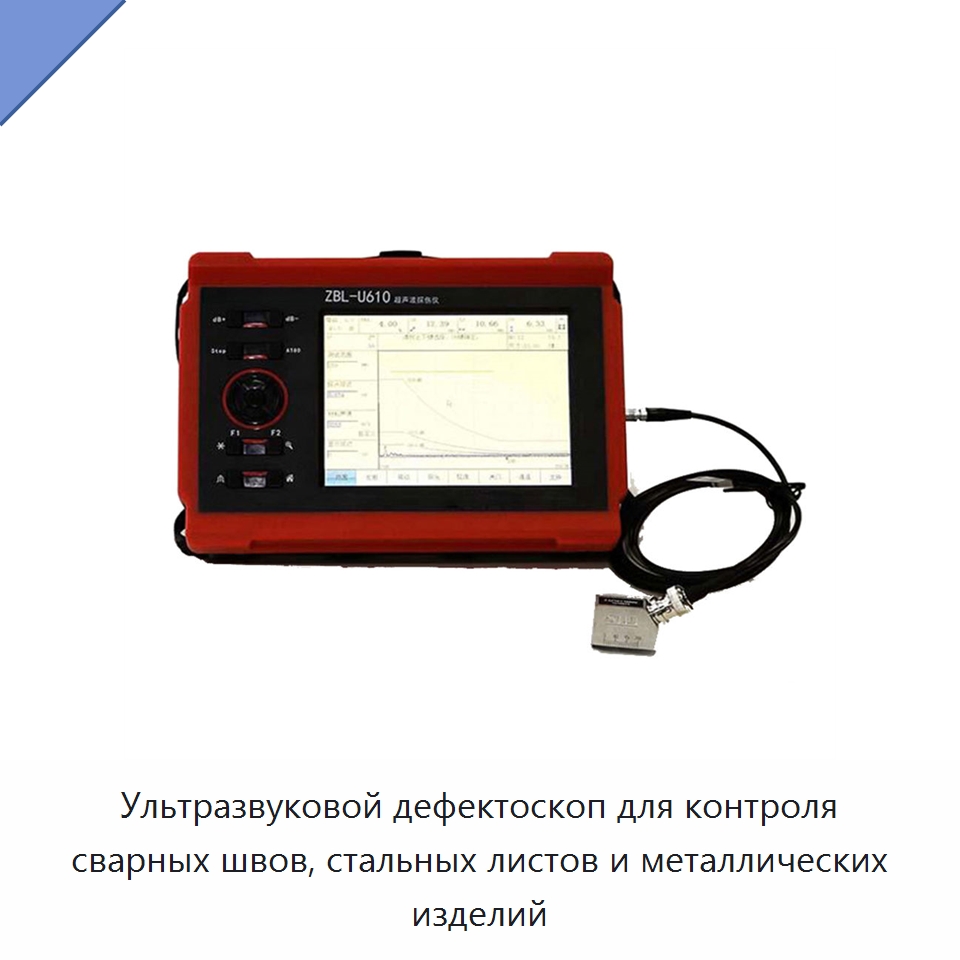

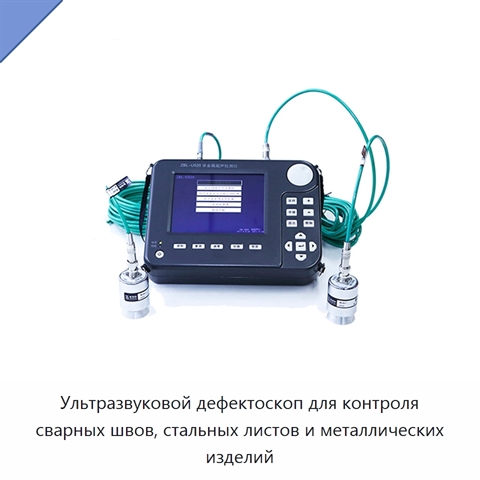

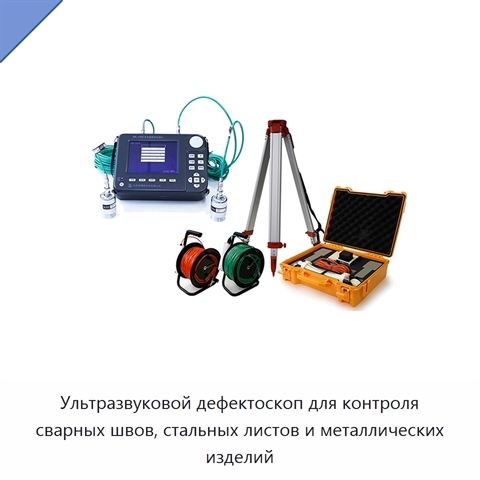

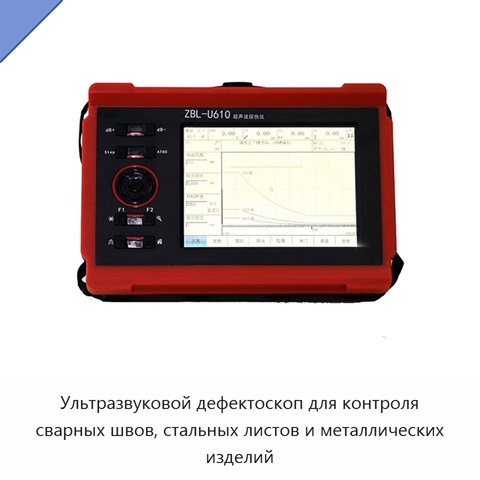

Ультразвуковой дефектоскоп для контроля сварных швов, стальных листов и металлических изделий

Цифровой ультразвуковой дефектоскоп выполняет неразрушающий контроль. Питание осуществляется от сети переменного тока 220 В ± 10 % или источника постоянного тока 9 В. Продолжительность работы превышает 5 ч, а габариты прибора составляют 210 × 149 × 60 мм. Жидкокристаллический дисплей высокой яркости имеет диагональ 144,78 мм. Для хранения данных служит карта памяти стандартной комплектации ёмкостью не менее 4 ГБ. Управление выполняется с помощью сенсорного экрана и кнопок. Доступны одиночный, двойной и передающий рабочие режимы. Измерение выполняется по переднему фронту импульса внутри строба либо по пиковому значению. Детектирование возможно по положительной или отрицательной полуволне, полной волне и радиочастотному сигналу. Передатчик работает с напряжением 360 или 110 В. Частота передачи настраивается вручную либо автоматически с выбором высокого, среднего или низкого уровня. Диапазон усиления составляет 0–110 дБ, а диапазон обнаружения — 20 000 мм. Скорость звука в материале регулируется непрерывно; доступны семь значений для распространённых материалов. Подавление формы сигнала настраивается в пределах 0–80 %. Погрешность вертикальной линейности не превышает 2,5 %, горизонтальной — менее 0,03 %. Разрешение составляет 55 дБ, динамический диапазон — 54 дБ.

Наименование производителя

ZBL-U610 Ultrasonic Flaw Detector/Weld Defect Hole Steel Plate Metal Flaw Detector
