Артикул: 497-201 Модель: ХДЮ-48(4Н) Секция: Дополнительная

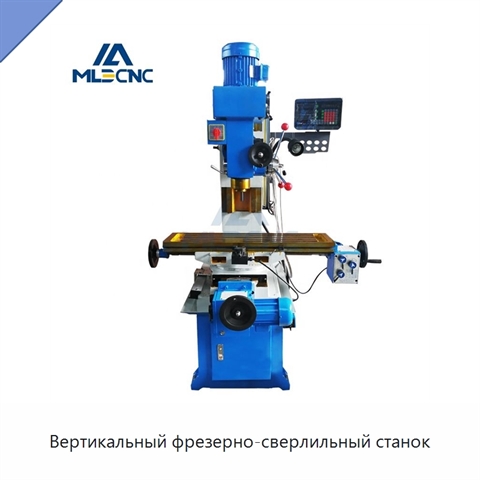

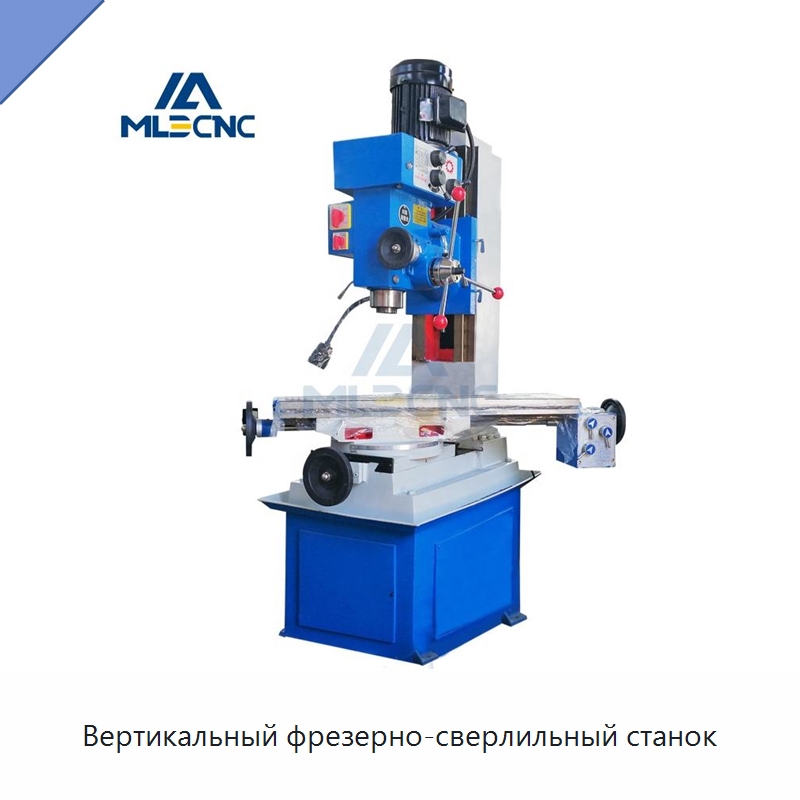

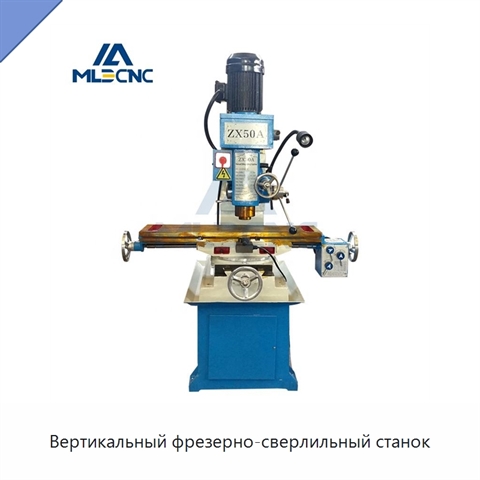

Вертикальный фрезерно-сверлильный станок

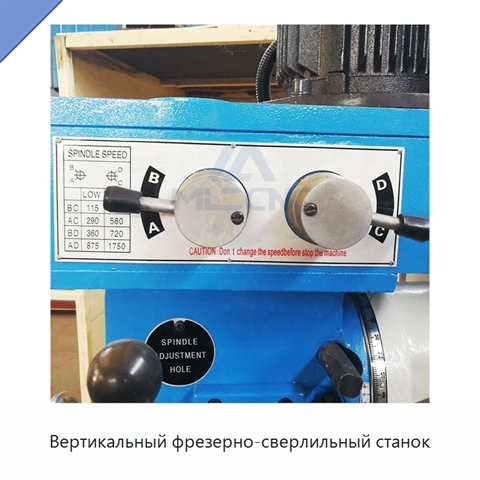

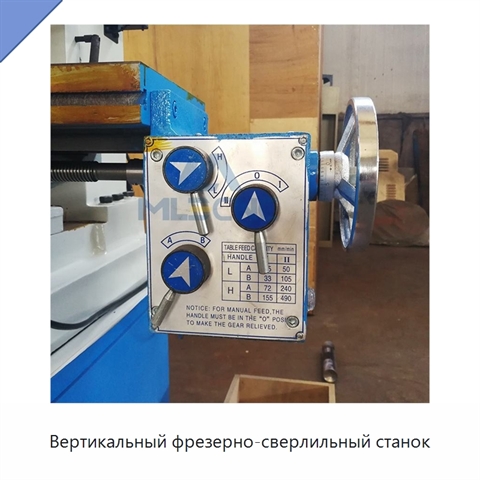

Фрезерная головка имеет зубчатую передачу и может поворачиваться на ±45°. Рабочий стол оснащён силовой подачей через зубчатую передачу и имеет поворот на ±45°. Размер рабочей поверхности стола составляет 800 × 240 мм. Ход шпинделя — 150 мм; расстояние от торца шпинделя до поверхности стола — 40–430 мм, а от центра шпинделя до колонны — 320 мм. Частота вращения шпинделя составляет 230–1800 об/мин. Мощность основного двигателя равна 1,5/0,85 кВт. Габаритные размеры станка — 1100 × 1020 × 1820 мм, масса нетто — 560 кг. В стандартную комплектацию входят рабочая лампа, система охлаждения, фрезерный патрон, сверлильный патрон, тяга, маслосборная пластина, инструмент, инструментальный ящик и переходная втулка. В числе дополнительных принадлежностей предусмотрены силовая подача по трём осям, цифровая индикация, револьверная фрезерная головка, станочные тиски, делительная головка, поворотный стол и комплекты зажимов.
Наименование производителяZX50c Vertical Mini Bridgeport Milling Machine, MLD ZX50C Vertical Milling and Drilling Machine MT4 Spindle 3-Axis New Multifunctional Engine Medium Duty, ZX50C Automatic Vertical Drilling and Milling Machine Light Duty with MT4 Spindle Taper New Condition Core Components Incl
Задать вопрос Искать на Baidu

Какую задачу решает фрезерно-сверлильный станок

Вертикальный фрезерно-сверлильный станок применяют для автоматического сверления и нарезания резьбы, а также для фрезерования и растачивания заготовок.
Нарезка резьбы
Сверление отверстий

Характеристики ХДЮ-48(4Н)

Модель (по базе 91Т)ХДЮ-48(4Н)
Конус шпинделяконический
Перемещение стола по оси X (мм)400
Перемещение стола по оси Y (мм)230, 240
Перемещение стола по оси Z (мм)400, отсутствует
Типвертикальный
Напряжение220/380/415 В, по заказу
Фрезерно-сверлильный станок - гибкость поставки.
Мы осознаём, что у каждого проекта свои особенности. В связи с этим мы можем обсудить изменение технических характеристик, типоразмеров и комплектации ХДЮ-48(4Н) под условия эксплуатации (на мощностях оригинального производителя или нашего завода в России).

Дата последней сверки данных: 25.09.26

Производитель и характеристики проверены.
