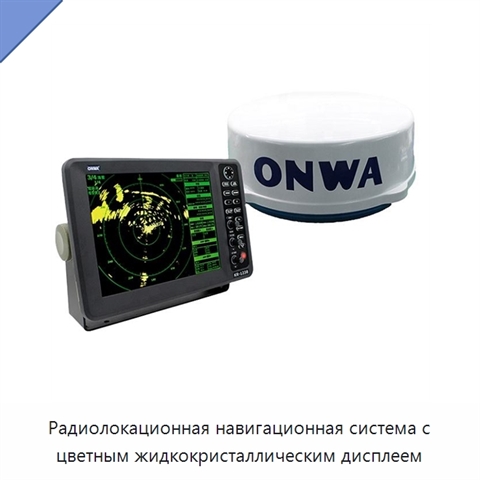

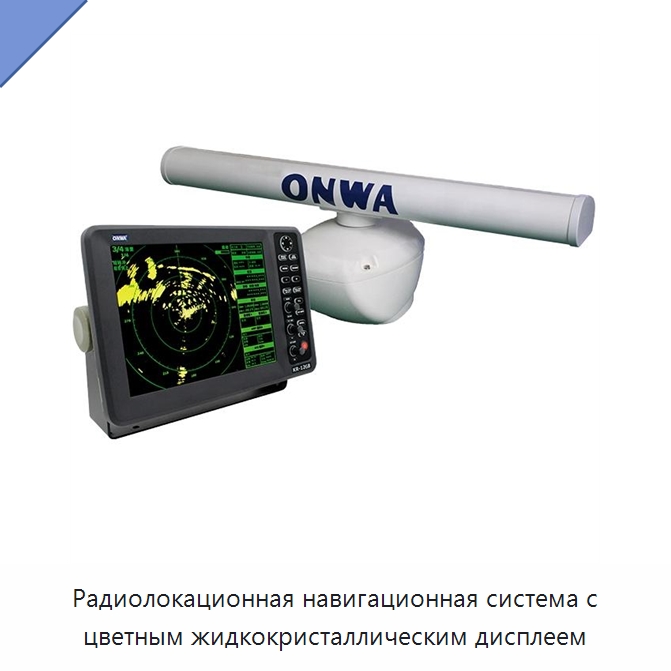

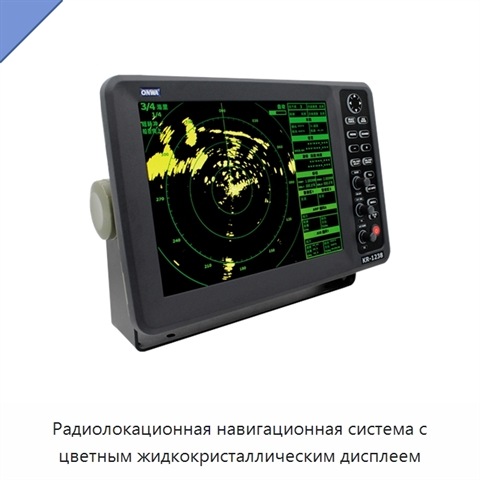

Радиолокационная навигационная система с цветным жидкокристаллическим дисплеем

Радиолокационная навигационная система имеет настраиваемое поле данных, программируемые клавиши и функцию автоматической оптимизации радиолокационного изображения. Предусмотрено обновление программного обеспечения. Водонепроницаемый литой корпус защищает конструкцию от воздействия воды. Система поддерживает сопровождение до 20 целей, а также режимы отображения «курс вверх», «север вверх» и «голова вверх». Доступны экономичный режим, сигнализация охранной зоны и режим наблюдения. Радиочастотный тракт работает на частоте 9410 ± 30 МГц. Длительность импульса составляет 0,08, 0,3 или 0,8 мкс, частота повторения импульсов — 2100, 1200 или 600 Гц. Промежуточная частота равна 60 МГц, полоса пропускания составляет 25 МГц для импульсов 0,08 и 0,3 мкс и 3 МГц для импульса 0,8 мкс, коэффициент шума — 10 дБ. Смеситель и местный гетеродин используют встроенную микросхему СВЧ. Дисплейный блок оснащён светодиодной подсветкой, 32-разрядным жидкокристаллическим дисплеем и имеет разрешение 1024 × 480 точек. Интервалы следа эха составляют 15 секунд, 30 секунд, 1, 3, 6, 15 или 30 минут либо работают непрерывно. Температурный диапазон для дисплейного блока составляет от −15 до +55 °C, для антенного блока — от −25 до +70 °C. Питание осуществляется от источника постоянного тока напряжением 13,8, 24 или 36 В. Мощность составляет 60 Вт, а в экономичном режиме — 30 Вт. В комплект входят дисплейный блок, антенный блок, антенный кабель длиной 10, 15, 20 или 30 м, кабель питания длиной 3 м, запасные части и монтажные материалы.
