Вакуумные загрузчики


Вакуумные загрузчики

Вакуумный загрузчик – это устройство для перемещения сухих сыпучих материалов в рамках производственной линии. Материал переносится из зоны забора в зону разгрузки по трубопроводу за счет воздушного разряжения, создаваемого вакуумным насосом загрузчика. Вакуумные загрузчики относятся к категории конвейеров для транспортировки сыпучих веществ без выделения пыли с автоматической пневмоочисткой фильтр-элементов и автоматической выгрузкой, и соответствуют коду 28.22.17.190 "Подъемники и конвейеры пневматические и прочие непрерывного действия для товаров или материалов, не включенные в другие группировки"

Применение вакуумных загрузчиков TeknoConvey обеспечивает:
- безопасность и сохранность перемещаемого материала – простота конструкции загрузчика TeknoConvey обеспечивает возможность применения в его конструкции простых и безопасных материалов и устройств, которые сводят к минимуму неблагоприятное механическое или химическое воздействие на перемещаемый материал;
- экологию производственного цеха – вакуумные загрузчики TeknoConvey при работе не создают много шума, а пыль от перемещаемого материала практически отсутствует;
- экономию за счет автоматизации, простоты обслуживания и энергоэффективности – загрузчики TeknoConvey, как правило, работают в автоматическом режиме, неприхотливы к обслуживанию и имеют эффективное энергопотребление в пересчете на единицу перемещаемого материала;
- удобство применения - принцип вакуумной транспортировки обеспечивает возможность перемещения материала в любых плоскостях и на существенные расстояния (в масштабе производственной линии), а компоновка серийного вакуумного загрузчика TeknoConvey, а также возможность применения гибких трубопроводов, позволяют эффективно использовать его в труднодоступных местах или ограниченном пространстве.

Кроме погрузки/выгрузки/переноса/перекачки, вакуумные загрузчики TeknoConvey также применяются для автоматизированного дозирования или порционной подачи сыпучих материалов.

"- Я знаю что такое вакуумный загрузчик TeknoConvey, покажите мне характеристики конкретных моделей загрузчиков!"
нажмите, чтобы перейти к перечню серийных моделей
или читайте дальше, если Вы еще не знакомы с компанией TeknoConvey и ее загрузчиками.


Что можно перемещать?

Перечень сырья и материалов которые уже перемещаются с помощью пневмотранспорта TeknoConvey приведен здесь: https://ipli.ru/info/articles/teknoconvey/


Принцип работы

Основной принцип работы вакуумной транспортировки, а именно пневмотранспорта для сыпучих материалов (перемещение сыпучих материалов воздухом), заключается в перемещении материала относительно равномерным потоком из источника подачи в точку доставки, посредством воздушного потока, создаваемого многоинжекторным вакуумным насосом или вакуумным вентилятором, что обеспечивает высокую скорость транспортировки материала и высокое соотношение материала к «транспортному» воздуху.


Конструкция

Немного о конструкции пневмоперегружателя (вакуумного загрузчика сыпучих материалов). Пневмоперегружатели TeknoConvey сконструированы с учетом всех современных требований к легкости монтажа оборудования, безопасной и эффективной эксплуатации, и простого обслуживания. Поэтому в вакуумных загрузчиках TeknoConvey облегчён доступ к пылевому фильтру для его проверки или замены, снижено энергопотребление и уровень шума вакуумного погрузчика. Конструкция загрузчика (продуманная компоновка, небольшие габариты, гибкий трубопровод) позволяет устанавливать и эксплуатировать его в ограниченном пространстве и в труднодоступных местах. А удобство монтажа/демонтажа по сути превращает устройство в мобильный вакуумный погрузчик. В вакуумных загрузчиках TeknoConvey используется мультиэжекторный вакуумный насос, для привода которого потребуется пневмолиния или стандартный воздушный компрессор с соответствующей производительностью. Загрузчики TeknoConvey серийно изготавливаются в трех вариантах исполнения корпуса: 1). нержавеющая сталь AISI 316 (российский аналог - 08Х17Н13М2), 2). нержавеющая сталь AISI 304 (российский аналог - 08Х18Н10), 3). углеродистая сталь ST37 (российский аналог - СТ3).


Безопасность

В связи с тем, что при производстве продуктов питания, в фармацевтическом и химическом производстве предъявляются высокие требования к безопасности и гигиене технологического оборудования, все вакуумные загрузчики TeknoConvey изготовлены из высококачественных компонентов и материалов. Гарантируем, что изготовленный TeknoConvey пневмоперегружатель для зерна, пневмотранспортер для опилок или вакуумный загрузчик гранул будут изготовлены одинаково качественно и в соответствии со всеми требованиями предъявляемыми заказчиком, и современными требованиями безопасности и гигиены.

atex.jpg Вакуумные загрузчики TeknoConvey могут изготавливаться полностью из взрывозащищенных компонентов, сертифицированных по ATEX.


Компетенция

TeknoConvey является экспертом в области погрузки, выгрузки и транспортировки сыпучих материалов. По вашему техническому заданию специалисты TeknoConvey произведут для вас необходимый расчет пневмотранспорта сыпучих материалов. Мы возьмем на себя всю экспертную работу, чтобы вы могли с легкостью и без специальных знаний, включать технологию вакуумной транспортировки в свои производственные процессы. Конечно, вам неплохо бы иметь общее представление о том, как работают пневматические конвейерные системы, но ни один производитель вакуумных транспортеров никогда не спросит клиента, нужна ли ему система с плотной фазой или системой с разбавленной фазой. Однако есть много других вопросов, которые производитель вакуумного загрузчика задаст о вашем производстве и используемых сыпучих материалах, чтобы создать решение, которое наилучшим образом интегрируется в ваш производственный процесс.


Преимущества

Преимущества вакуумных загрузчиков TeknoConvey:
· эффективная транспортировка широкого спектра сыпучих материалов;
· защищённость материала от попадания пыли;
· простое и быстрое обслуживание и очистка оборудования;
· небольшие габариты оборудования;
· простота установки и эксплуатации;
· низкое энергопотребление;
· многоступенчатая вакуумная инжекторная система без движущихся частей.


Функциональность

Вместо стандартного узла разгрузки любой пневмозагрузчик сыпучих материалов TeknoConvey может быть оснащен приемными резервуаром различных размеров и с дополнительным функционалом.
Возможно оснащение вакуумный загрузчиков TeknoConvey многоканальной системой загрузки материала, когда один транспортер забирает различные (или одинаковые сыпучие материалы) из разных точек загрузки.
В дополнение к стандартным элементам управления вакуумными загрузчиками, существует множество вариантов модификации функций контроля и управления. Гибкая система управления загрузчиком позволяет применять дополнительную оснастку, контрольные приборы и датчики, в совокупности с настройкой загрузчика на сложную логику работы. В том числе есть возможность настройки загрузчика для забора материала из нескольких источников, дозирования материала(-ов) по весу или объему.
В любом случае наши специалисты позаботятся о том, чтобы все требования вашей технологии производства были учтены и выполнены, ведь транспортировка сыпучих материалов - наш конек, и мы делаем отличный пневмотранспорт для сыпучих материалов.


Другие видео работы вакуумных загрузчиков можно посмотреть здесь: https://ipli.ru/info/video/
Фотографии вакуумных загрузчиков TeknoConvey можно посмотреть здесь: https://ipli.ru/info/foto/
Подробнее о TeknoConvey - производителе вакуумных загрузчиков здесь: https://ipli.ru/info/articles/teknoconvey/

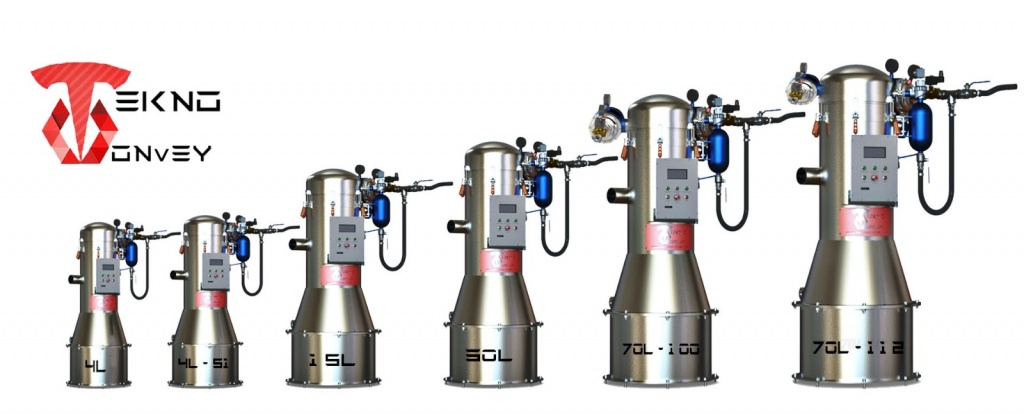

Модельный ряд вакуумных загрузчиков TeknoConvey

нажмите на название модели вакуумного загрузчика для подробностей
  Модель
  загрузчика
  Объем ресивера,
  литров
  Расход воздуха,
  литр/мин
  Производительность
  загрузчика, тонн в час
4L 4 420 - 500 0,2 - 1,0
4L-51 4 840 - 1000 0,3 - 2,0
15L 15 1500 - 1800 0,5 - 4,0
15L-76 15 1500 - 2200 0,9 - 5,5
30L 30 2500 - 3000 1,0 - 7,5
70L-100 70 3400 - 4400 1,8 - 11,0
70L-112 70 5000 - 6500 2,4 - 15,0

Помощь в выборе модели загрузчика

Если Вам нужна помощь в выборе модели серийного загрузчика или если представленные серийные решения не в полной мере подходят для Вашей задачи - пожалуйста, заполните и направьте нам опросный лист - на основании этой информации мы сможем предложить Вам оборудование, которое будет наилучшим образом решать Вашу задачу.

Опросный лист

нажмите чтобы скачать
