Артикул: 142-243 Модель: НШЮ-91(2Ф) Секция: Дополнительная

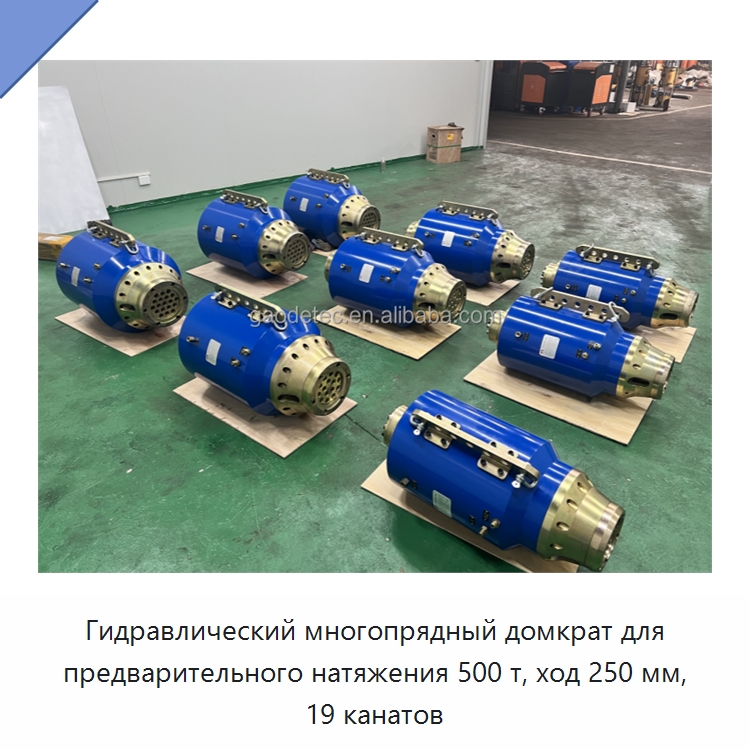

Гидравлический многопрядный домкрат для предварительного натяжения 500 т, ход 250 мм, 19 канатов

Гидравлический многопрядный домкрат служит для автоматического одновременного натяжения нескольких арматурных канатов в предварительно напряжённых конструкциях. Номинальное усилие натяжения составляет 5009 кН (500 т), ход — 250 мм, а номинальное давление масла — 56 МПа. Площадь натяжного поршня равна 894 см². Домкрат рассчитан на 19 канатов диаметром 15,7, 12,7 или 15,24 мм; габаритный размер составляет φ505 × 880 мм, масса — 782 кг. Корпус сердечникового типа выполнен с двумя масляными контурами и автоматическим инструментальным анкерным узлом. Встроенное устройство верхней запрессовки вводит клинья в анкерное отверстие без снятия усилия, уменьшая усадку канатов при разгрузке и сохраняя точность натяжения и надёжность анкеровки. Номинальное усилие верхней запрессовки равно 216 кН при давлении 10 МПа, площадь верхнего поршня — 216 см². Направляющая трубка подаёт канат в рабочее положение, подъёмная плита используется для подъёма оборудования, а такелажный компонент помогает при подъёме или фиксации. Домкрат может работать совместно с высоконапорной электрической насосной станцией мощностью 10 кВт. Объём масла станции составляет 155 л, подача — 10/5 л/мин, рабочее давление — 63/20 МПа, напряжение — трёхфазное 380 В, 50 Гц, применяемое гидравлическое масло — 46# или 36#, масса станции — 270 кг.
Наименование производителяHeavy Duty 500ton Hydraulic Strand Jack for Post-Tensioning Method Prestressed Bridges, Gaodetec YDC500DY-250A 500 Ton Integrated Grouting & Tensioning Jack for 19-hole Anchorage, YDC500DY-250A 500ton Integral Core Type Double Oil Circuit Hydraulic Jack for Prestressing Automatic Tensioning, YDC500DY-250A CE Certified 500T Multi-Strand PT Jack for Post-Tensioned Concrete Structure, YDC500DY-250A Anti-Shrinkage 500ton Prestressed Jack for Reliable Anchoring in Dam and Shafts, 15.7mm PC Strand Multi-Hole Tensioning Hydraulic Jack with Double Oil Circuit System, YDC500DY-250A 500T Bridge Construction Post Tensioning Jack for Large Prestressed Projects, Prestressed Hydraulic Jack with Integral Top Pressing Device 5009KN for 19 Strands Tensioning
Задать вопрос Искать на Baidu

Какую задачу решает гидравлический многопрядный домкрат 500 т

Гидравлический многопрядный домкрат применяется для одновременного натяжения канатов при строительстве вантовых, подвесных и коробчато-балочных мостов, высотных зданий, подземных парковок, промышленных сооружений, плотин, автомагистралей и стволов.
Натяжение конструкций

Характеристики НШЮ-91(2Ф)

Модель (по базе 91Т)НШЮ-91(2Ф)
Материалсталь 45#
Максимальная высота880 мм
Источник питаниягидравлический
Типгидравлический домкрат
Гидравлический многопрядный домкрат 500 т - гибкость поставки.
Мы учитываем, что каждый проект индивидуален. В связи с этим по запросу мы уточним, возможна ли донастройка технических характеристик, типоразмеров и комплектации НШЮ-91(2Ф) под ваши требования (усилиями первого изготовителя или собственного завода в России).

Дата последней проверки актуальности данных: 10.08.26

Данные о производителе и характеристиках проверены.
