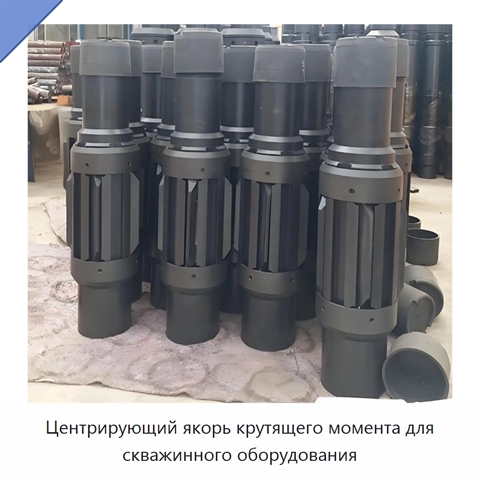

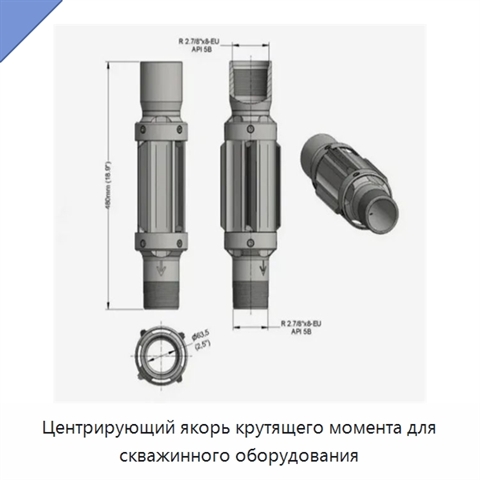

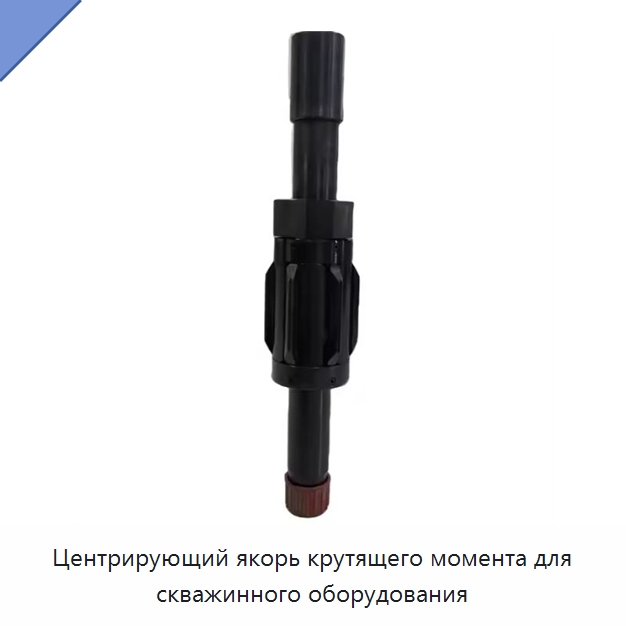

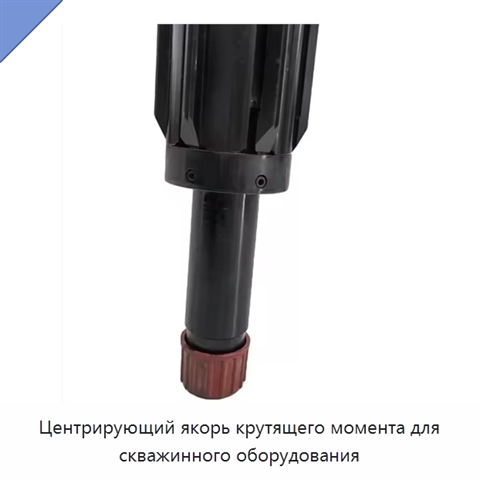

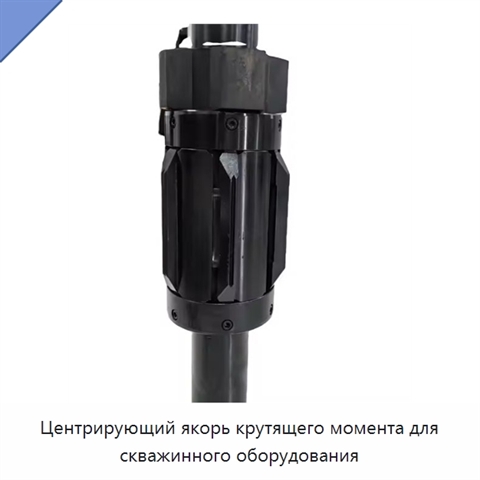

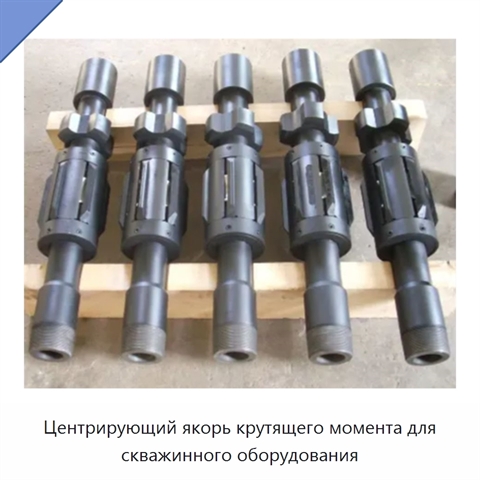

Центрирующий якорь крутящего момента для скважинного оборудования

Конструкция включает одну плавающую плашку и две жесткие плашки, удерживающие якорь концентрично внутри обсадной колонны. Открытая байпасная зона создает кольцевое пространство для движения газа вверх по затрубному пространству; через инструмент могут проходить песок и гибкая труба. Подъем штанги с прорезями и заборных отверстий газосепаратора от внутренней поверхности обсадной колонны и песка способствует увеличению добычи. Наружный диаметр корпуса совпадает с наружным диаметром статора, поэтому песок не скапливается на инструменте, что облегчает извлечение из скважин с песчаными отложениями. Жесткие плашки образуют пространство для прокладки и защиты технологического кабеля и/или кабелей для разбавителя. Цельный приводной палец и плавающая плашка обеспечивают простую установку и освобождение прямым вытягиванием. Пружины обеспечивают стойкость к воздействию H2S. Восстановление инструмента выполняется на месте эксплуатации. Для типоразмера 168,275 мм максимальный наружный диаметр составляет 132 мм, минимальный байпасный проход — 72 мм, общая длина — 600 мм, соединение — 3-1/2NU, диапазон применяемых размеров — 145-153 мм.
