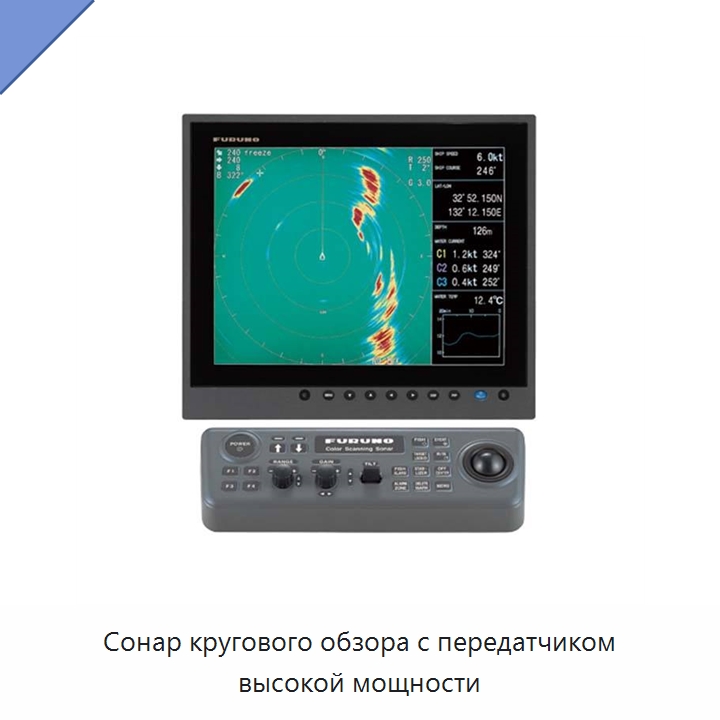

Сонар кругового обзора с передатчиком высокой мощности

Рабочая частота сонара составляет 55 или 68 кГц. Базовая дальность доступна в вариантах 50, 85, 100, 200, 250, 300, 350, 400, 450, 500, 600, 800, 1000, 1200 и 1600 м. Дисплейный блок рассчитан на цветной жидкокристаллический дисплей с диагональю 381 мм или монитор ПК с разрешением 1024 × 768 пикселей. В режиме сканирования и отображения эха используется 16 цветов, а для меток предусмотрен один цвет. Блок обработки поддерживает варианты питания: 115/230 В при частоте 50–60 Гц и мощности 0,4 кВА с повышением до 1 кВА, а также 24 В с дополнительным инвертором. Масса блока обработки составляет 3,4 кг, приемопередающего блока — 20 кг, блока управления — 3,5 кг. Масса корпусного блока составляет 70 кг при ходе 400 мм или 75 кг при ходе 600 мм. Четыре программируемые функциональные клавиши позволяют быстро настраивать функции. Органы управления быстро реагируют на команды оператора, а результат действия сразу отображается на экране.

Наименование производителя

Original Brand Full-Circle Scanning Sonar CSH-5L Mark-2 (Original Place of Origin)
