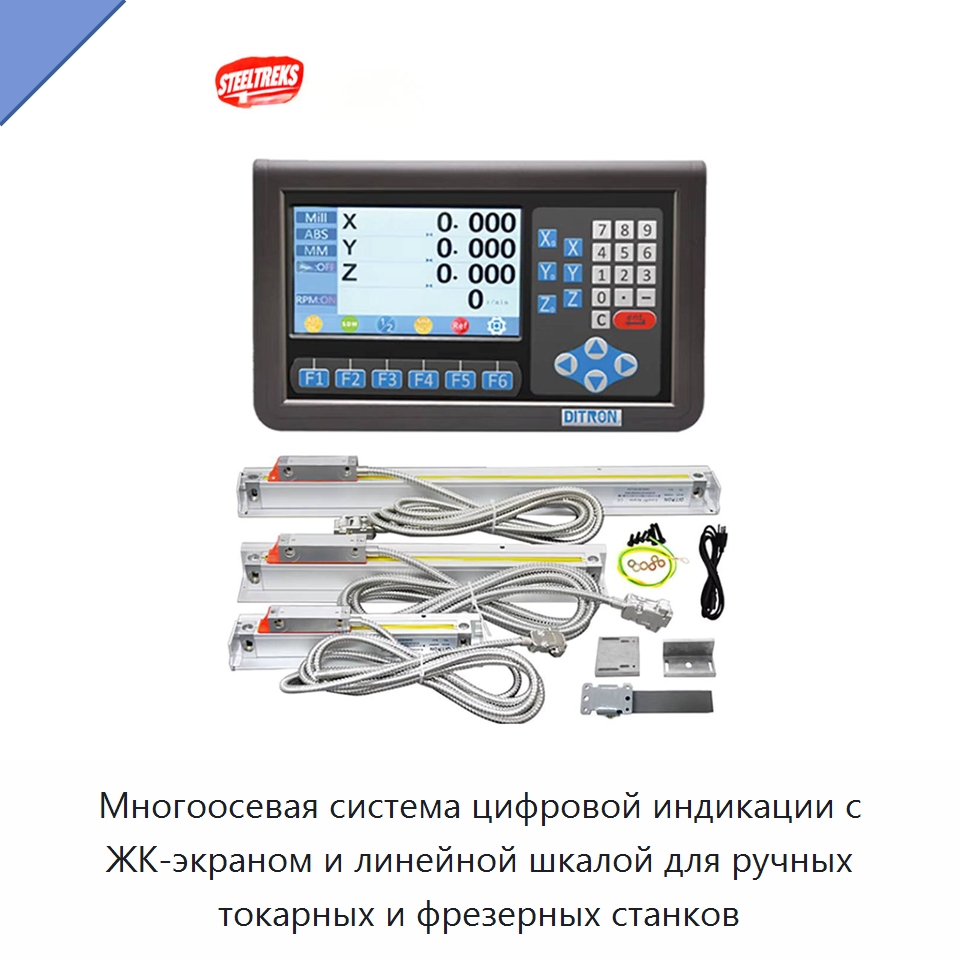

Многоосевая система цифровой индикации с ЖК-экраном и линейной шкалой для ручных токарных и фрезерных станков

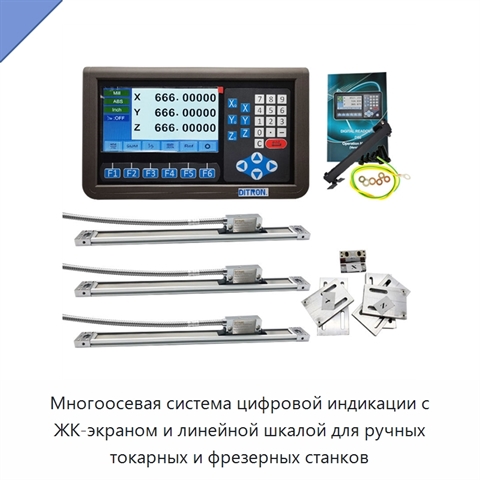

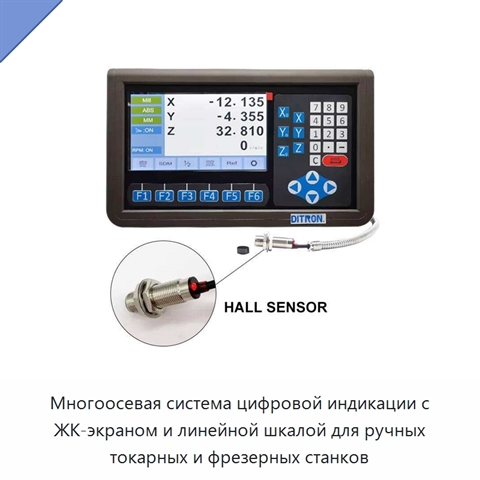

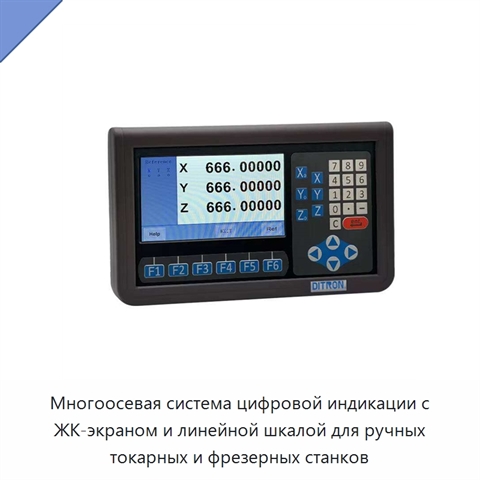

Система цифровой индикации с линейной шкалой предназначена для ручных станков и поддерживает отображение координат по двум, трём, четырём или пяти осям. Электронные компоненты размещены в металлическом корпусе; информация выводится на цветной ЖК-экран, а управление осуществляется с помощью механической клавиатуры. Частота питания составляет 50–60 Гц, потребляемая мощность — 15 Вт, рабочая температура — от −10 до 60 °С. Напряжение входного сигнала составляет 5 В, входная частота — 4 МГц. Система выполняет обнуление и восстановление данных, позволяет вводить значения, переключаться между метрическими и дюймовыми единицами и сохраняет данные после отключения питания. Поддерживается выбор поворотного или линейного энкодера, линейная и нелинейная компенсация, изменение направления счёта, работа с абсолютными координатами и координатами приращения, а также суммирование осей и цифровая фильтрация. Встроены калькулятор, измерение конусности и частоты вращения, переключение между радиусом и диаметром и линейные измерения на основе поворотного энкодера. Память рассчитана на 200 наборов координат и 16 инструментов. Графические функции позволяют сохранять чертежи, предварительно просматривать результат обработки по заданным параметрам и отображать текущее положение инструмента относительно чертежа. Предусмотрены динамическая графика, справочная функция, пользовательская настройка клавиш быстрого доступа и выбор языка интерфейса.

Наименование производителя

Steeltreks Hardware Sino 3 / 4 Axis Metal Shell LCD Digital Readout System Linear Scale DRO for Manual Lathe and Milling Machine
